Paso 2: Paso 2: preparar el interior de la caja

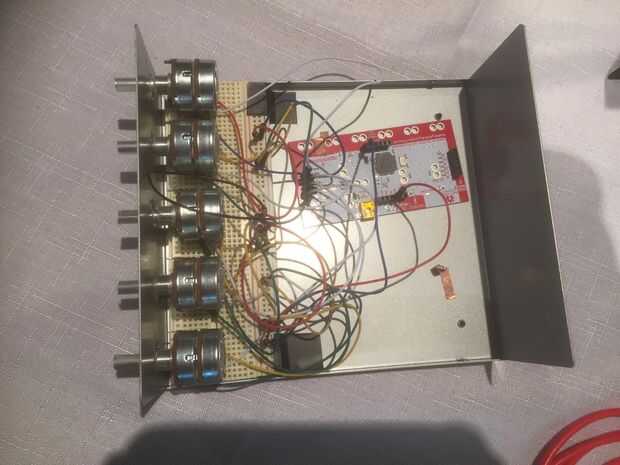

Lo primero que hay que hacer es medir la placa contra las paredes de la caja. Una vez marcado en la diapositiva de la protoboard de la baranda del lado, sólo ocupa espacio y se pone en el camino. Después de apagado el riel, utilizar su sierra para cortar la placa al tamaño de la caja, por lo que cabe perfectamente contra el frente de la caja.
Lo siguiente que hay que hacer es conectar el potenciómetro a la protoboard. Se pueden utilizar hasta 5 potenciómetros (potes) en esta estructura, de los 5 a deben estar dispuestos en el formato mostrado en la imagen. Para conseguir el mismo aspecto como mi generación, deben adjuntar los cables de puente por debajo de las macetas. Las macetas tienen 3 clavijas que se conectan a la placa. Los potenciómetros son resistencias variables que alternan la cantidad de voltaje que permiten mediante el giro de la perilla que se le atribuye. La forma de utilizar esto para enviar una señal MIDI a un DAW es midiendo la diferencia entre la tensión de inicio (5 voltios) y la tensión resistida. Esto se hace a través de conectar cables a las macetas en diferentes áreas. El diente izquierdo de (entrada) es donde usted coloque la sonda de tensión inicial. El medio diente (salida) es donde usted coloque el pin analógico para leer el voltaje final. La punta derecha (la tierra) es donde de tierra de la maceta. Repita este proceso para los otros 5 botes y luego el cableado en el protoboard es casi encima.
Lo otros lo único que debe hacerse a la protoboard es Coloque los 5 voltios desde el Makey Makey a uno de los carriles, fije el suelo al otro carril y los cables de puente analógico en A0-A5 (o sin embargo muchos necesita) agujeros.
