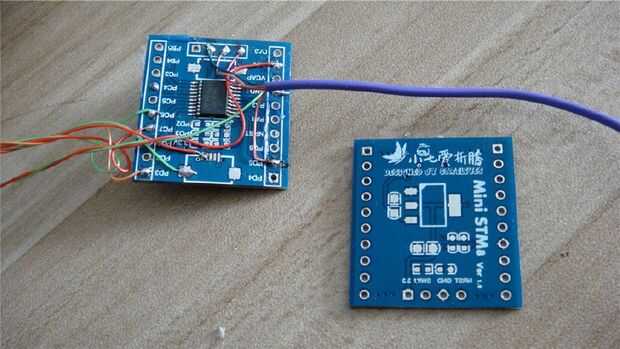

Paso 6: Añadir STM8 MCU para control luz de fondo y compruebe el voltaje de la batería

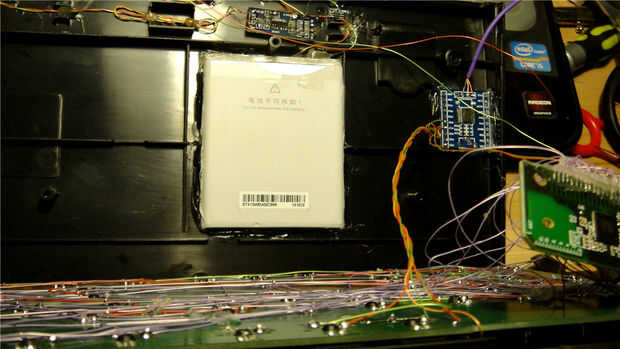

Para controlar la luz de fondo teclado y comprobar la cantidad de Li-batería, utilice el TIMER2_CH2 de STM8F003 para la salida de una onda PWM para controlar el brillo del LED y uso el ADC de voltaje muestra la Li-batería, si bajan el voltaje de la batería a 3.5V, de medios batería baja, indicador de batería baja será flash cada 3 secounds.

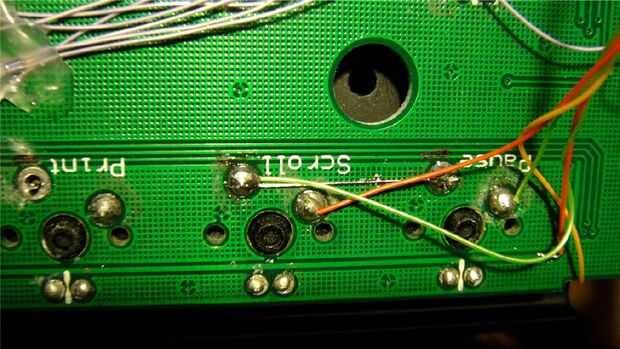

debido al keboard K230 no tiene la tecla Print, llave de la cerradura de la voluta y tecla de pausa, así simplemente conectarse esta tecla para STM8, utilizar la llave de la cerradura de la voluta para ajustar la luz de fondo teclado y la tecla de pausa para abrir o cerrar la luz de fondo del teclado.
Si la batería dorp a 3.3V, la luz de fondo teclado será fuerza de cierre.

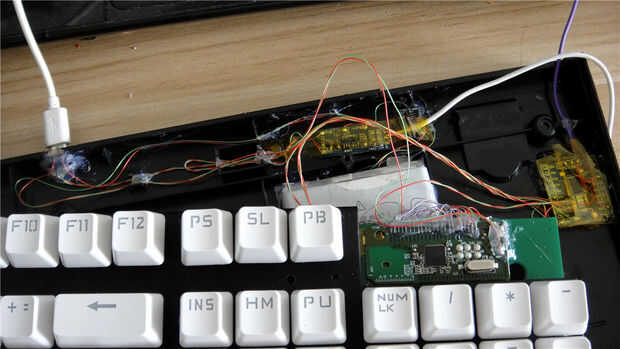

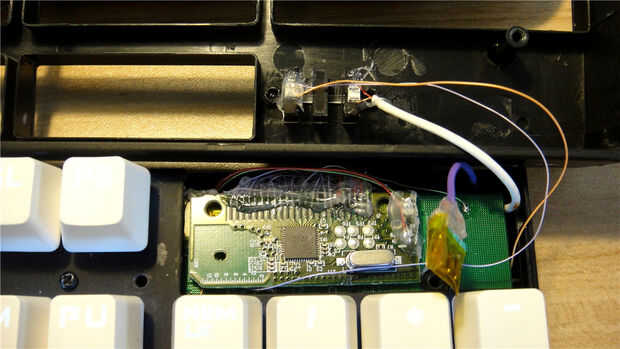

Si me connet MicroUSB a Puerto de carga del teclado, la carga se encenderá battrey está cargando y vuelta apagado si la batería está llena.

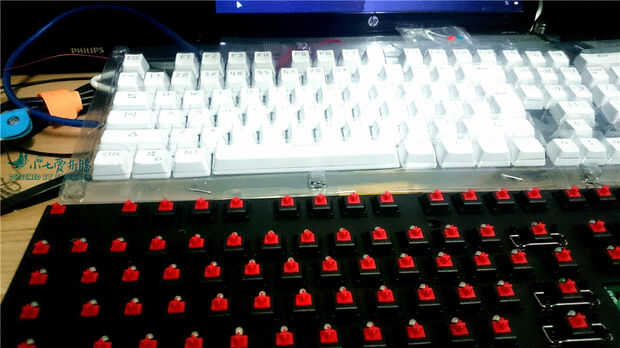

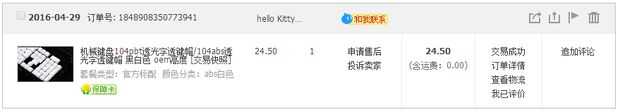

Pasé $4 para comprar una nueva tecla para reemplazar la vieja tecla.
