Cómo hacer un teléfono móvil y un ordenador controlado 3D impreso Robot con Arduino - IoBot. (3 / 7 paso)

Paso 3: montaje

Base:

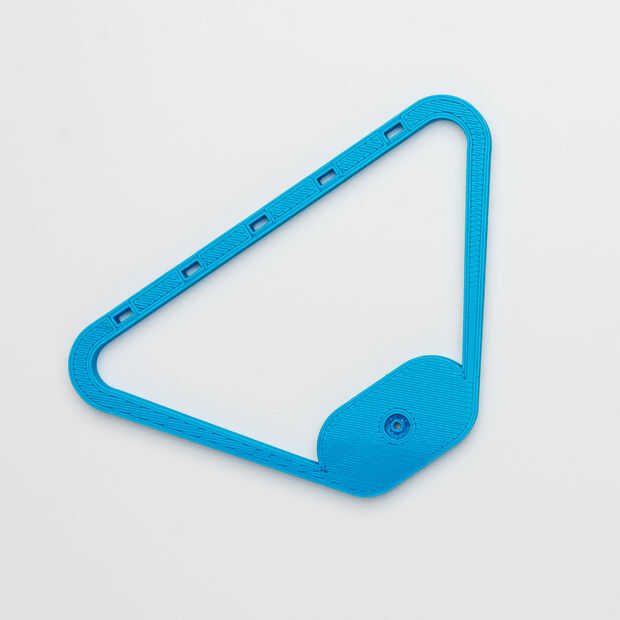

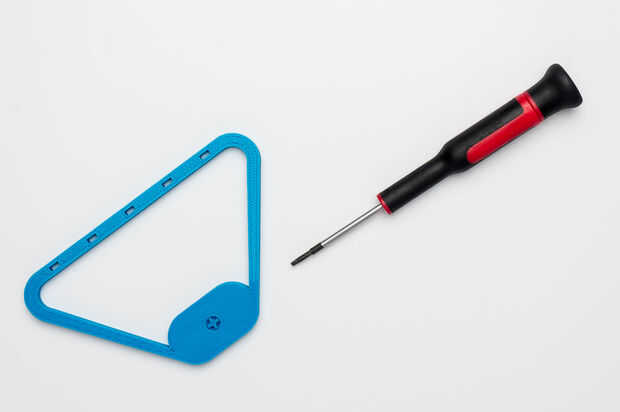

  • Extraer el soporte en la parte inferior de la "IoBot Base" con un destornillador de ranura.

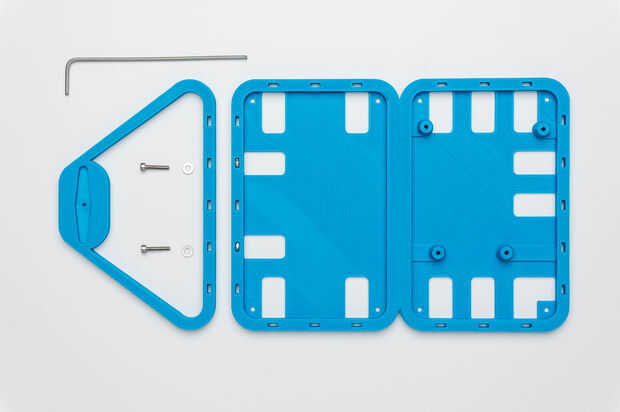

  • Armar 'IoBot Base' con 'Base para Arduino con protoboard' usando 'M2 Allen Bolt 10mm longitud', 'Nut M2' y 'Acero inoxidable Stell M2 lavadora'. Uso de 'Tamaño de llave Allen mm de 1.5' de marea

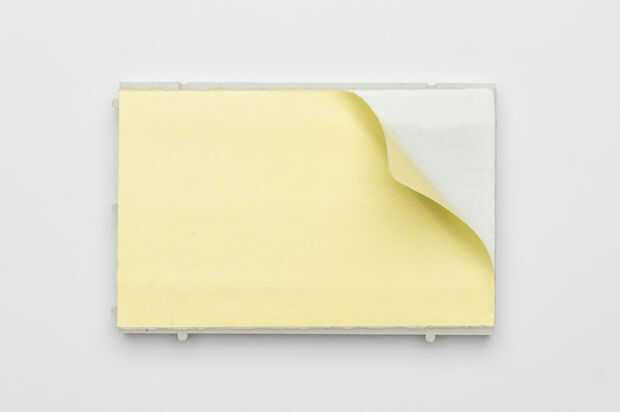

  • Retire el papel protector de la etiqueta engomada en la parte inferior de la 'placa'.

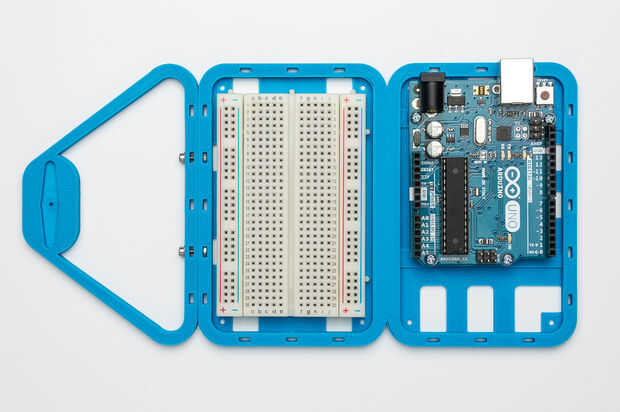

  • Colocar una placa a la parte central de la base.
  • Tornillo de la 'placa Arduino Uno' con 'No 2 Taping Pozi tornillo 6mm longitud' y 'Arandela de Nylon M2'.

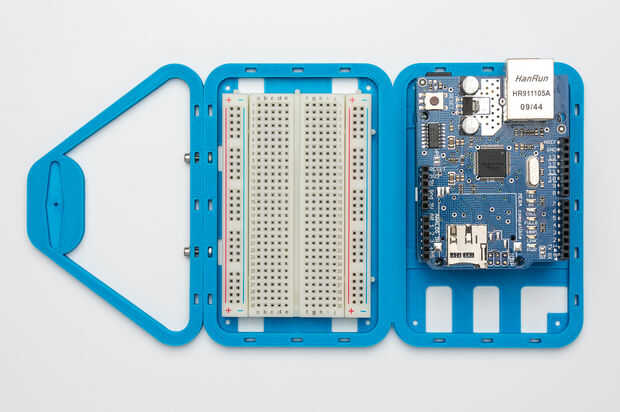

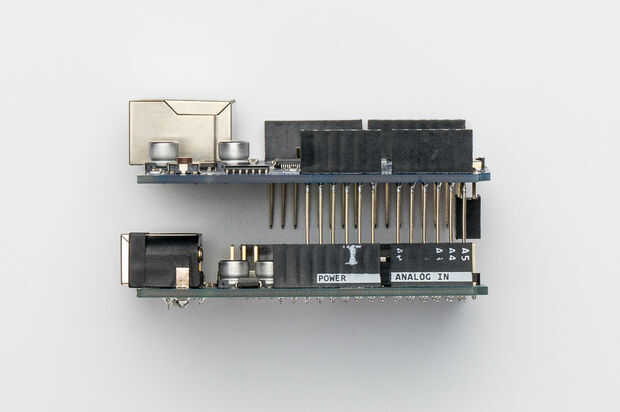

  • Enchufe 'Ethernet Shield' sobre la 'placa Arduino'.

Robot:

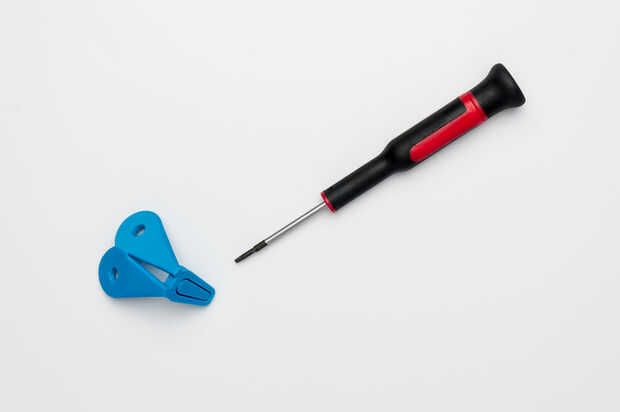

  • Extraer el soporte de la parte inferior de la 'cabeza'.

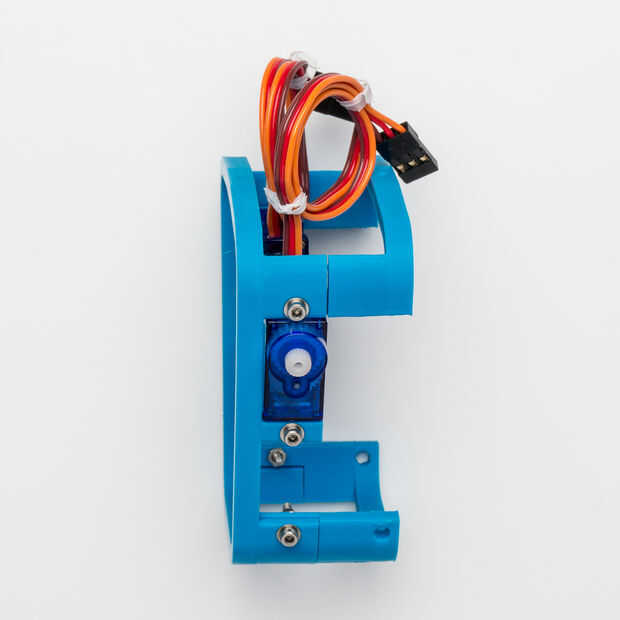

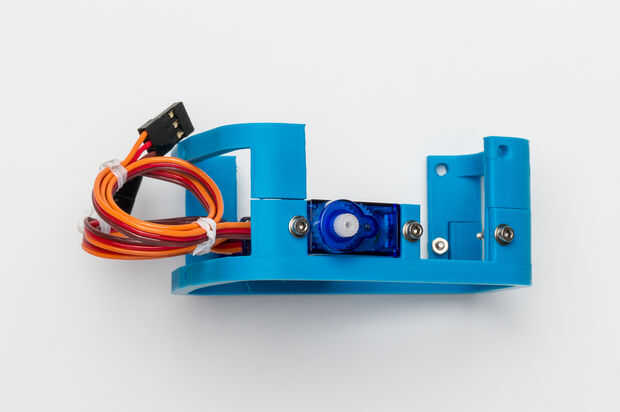

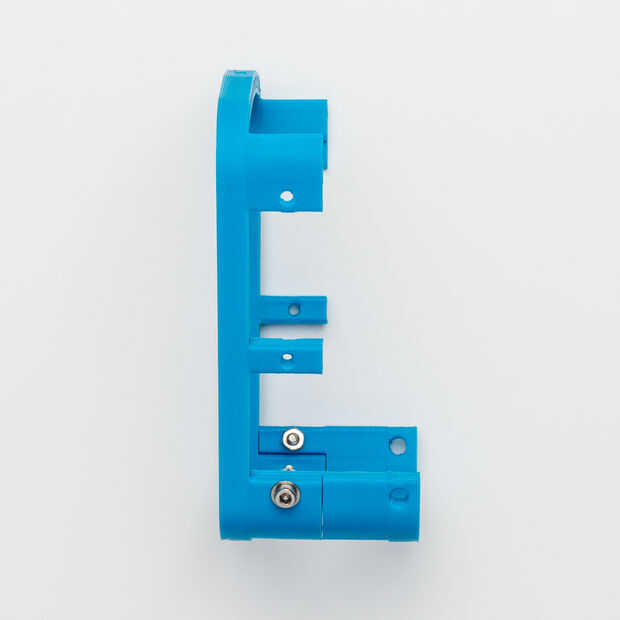

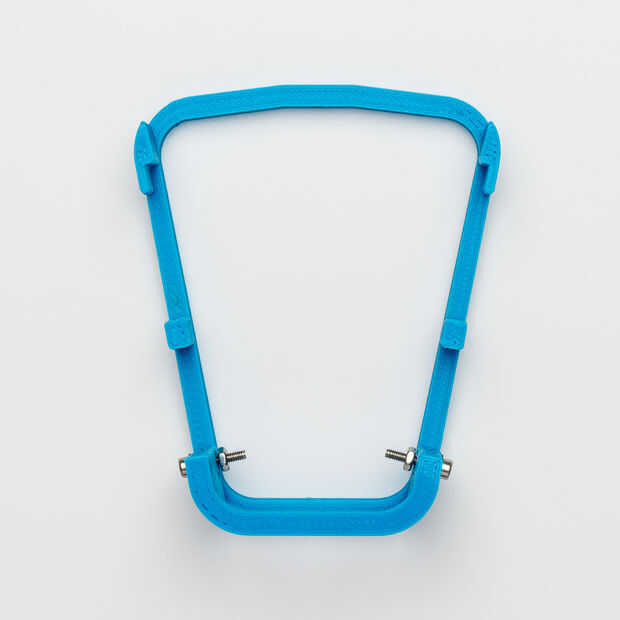

  • Conecte el 'Cuerpo delantero' con 'Fondo nuevo cuerpo' usando 'M2 Allen Bolt 10mm longitud', 'Nut M2' y 'Acero inoxidable Stell M2 lavadora'.

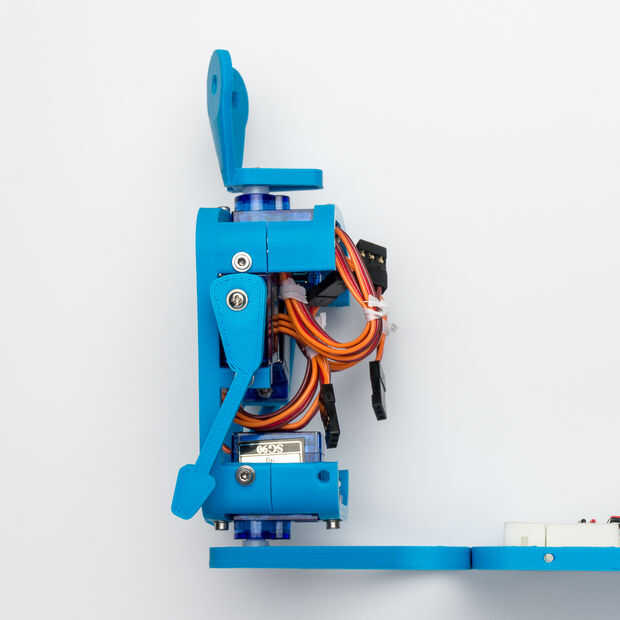

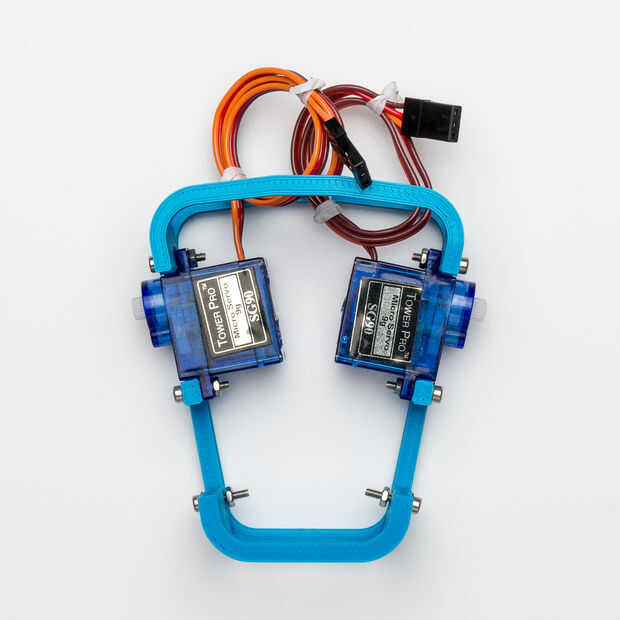

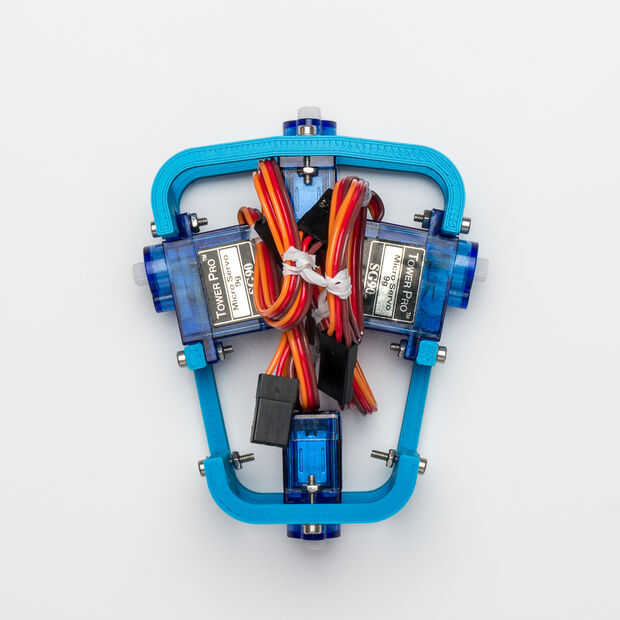

  • Tornillo 'Nuevo cuerpo superior' con' frente' al mismo tiempo al montaje del 'Brazo derecho' y la 'Izquierda brazo SG90 Servo'.

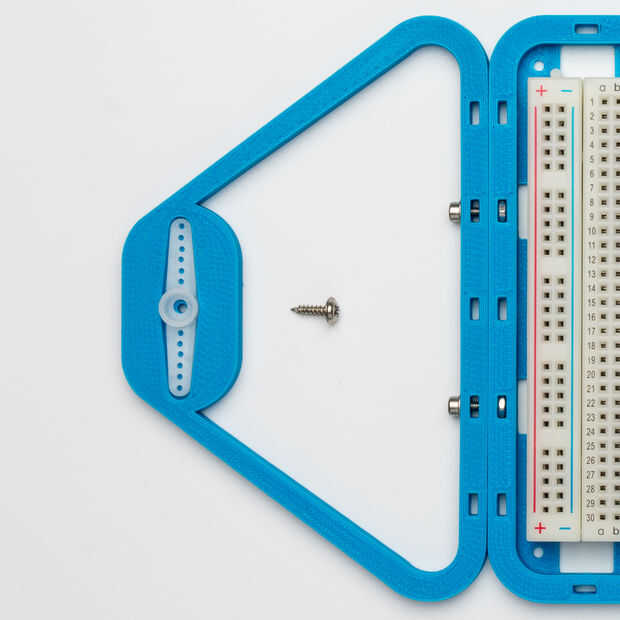

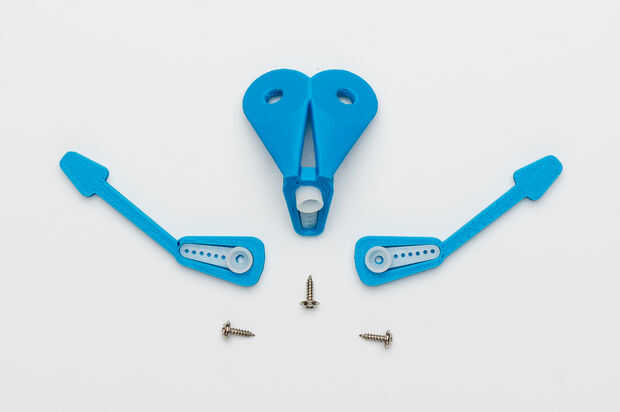

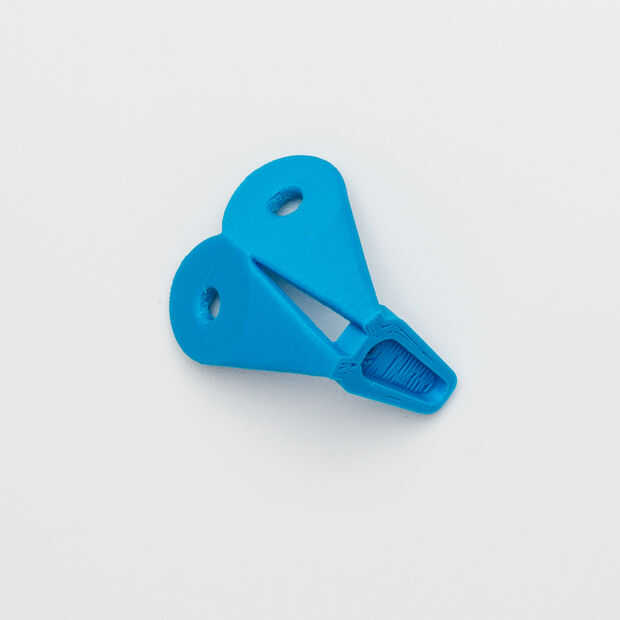

  • Insertar brazos de Servo a bloques impresos: 'Cabeza', 'Brazos' y 'IoBot Base'.

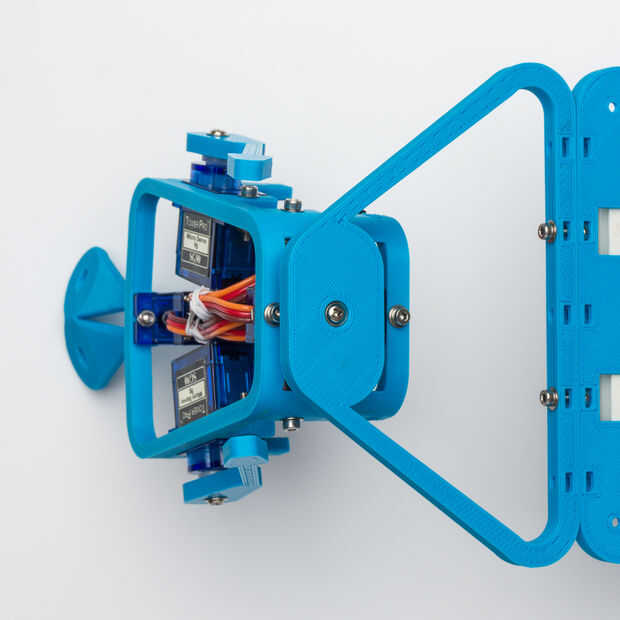

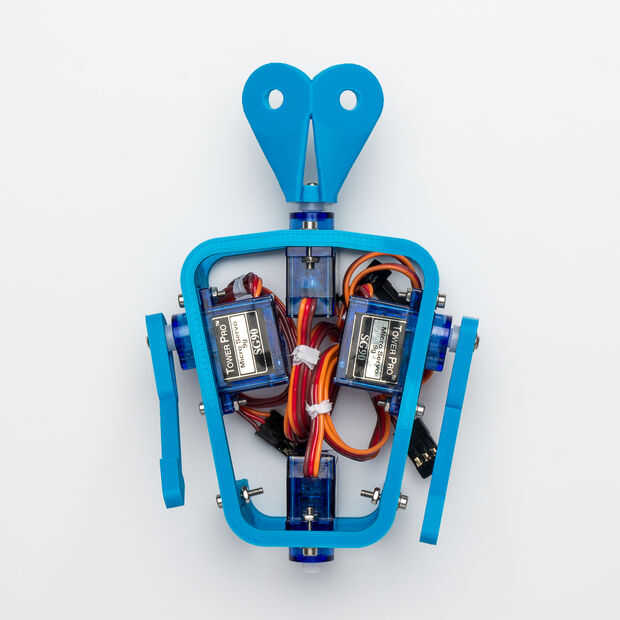

  • Usando 'No 2 Taping tornillo 7mm longitud' (incluido con SG90), atornille ligeramente 'Brazos', 'Cabeza' y 'IoBot Base'. Más adelante en el paso 5 deberá fijar en la posición correcta.
