Paso 1: Conexión del Fona
Necesita la batería de Lipo, Arduino, el FONA + antenas, un protoboard, tarjeta SIM y algunos cables de conexión. Me gusta poner mi breadboards y Arduino juntos como en la imagen, lo hace para una conexión más fiable y menos problemas tratando de mantener los dos en proximidad cercana al prototipado. Acababa de usar un trozo de plástico corrugado azul y pegamento caliente y un pedazo de cartón funcionará igual de bien.
- Inserte su tarjeta SIM en la ranura de la SIM en la parte posterior de la Junta
- Conecte la antena
Hacer las siguientes conexiones
Arduino para protoboard
- Arduino GND -> tablero de suelo
- 5v de Arduino -> tablero corriente
FONA para protoboard
- Soldadura en los pernos de cabecera si usted no tiene ya
- Enchufe el manejo como en la foto, con el PIN de murciélago en la fila 1
- Vio de FONA -> Bus de energía (esto es muy importante. Comunicación no funcionará sin esto)
- FONA GND -> Bus de tierra
FONA para Arduino
- FONA RX -> PIN 3
- FONA TX -> PIN 4
- FONA PS -> 6 PIN (pin de estado de energía. Es alta cuando la FONA, y baja con la FONA está apagado)
- CLAVE de FONA -> PIN 7 (tirar este pin baja durante 2 segundos y el FONA encenderá off /)

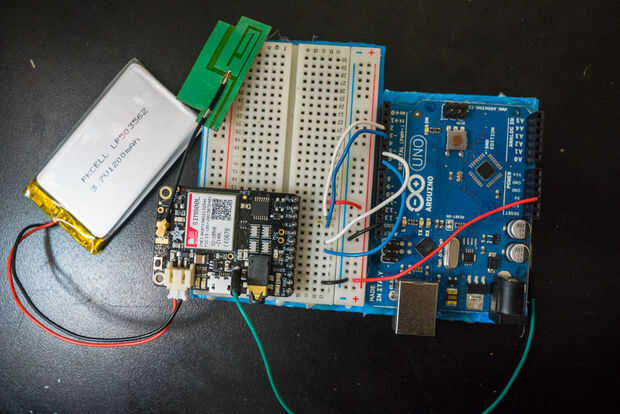

La configuración debería ser algo como lo hace en la imagen.
- Verificar dos veces todas las conexiones de
- Conecte la batería en el conector de la FONA
El FONA se alimenta de la batería a que está conectada. No va a funcionar sin la batería allí. El conector USB en el FONA carga la batería, eso es todo. El FONA no funcionará con solo el USB conectado, como el poder viene de la batería, no la conexión USB. Si desea cargar la batería desde una fuente externa de 5v, hay un agujero al lado del puerto USB con la etiqueta '5v'. Tengo un cable verde soldado, por lo que puedo cargar la batería de la Arduino. Esto es útil para empotrar pero no necesario para la creación de prototipos.
