Cómo hacer un usb macho de 9 pines para cable usb dual (4 / 7 paso)

Paso 4:

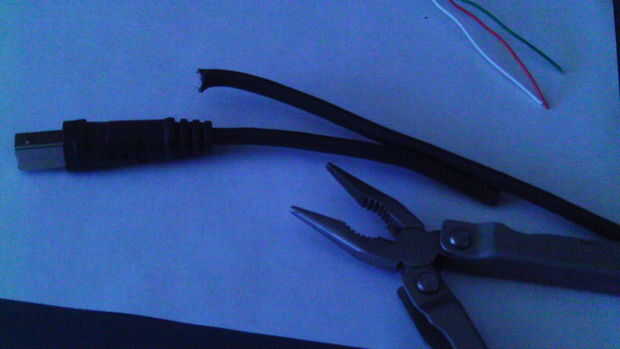

siguiente coge un par de cortadores de alambre (yo usé mi mini herramienta para ello) y corte de cables de un extremo de ambos tu usb apagado. deja varias pulgadas en el extremo que corte por lo que se puede reutilizar el final si es necesario para otro proyecto.

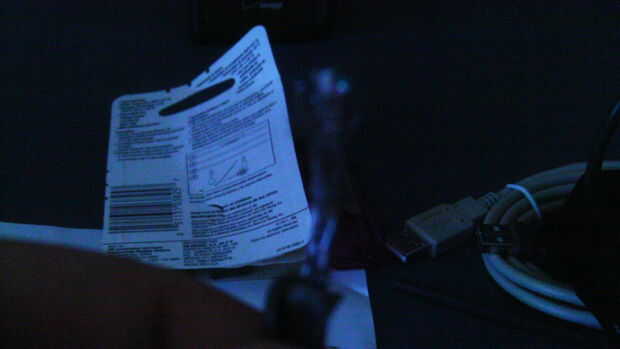

Ahora toma tu blad de maquinilla de afeitar y cortar el centro de ambos cables usb asegurándose de no cortar la capa exterior del blindaje trenzado en cada uno de ellos.

ahora estire el trenzado de blindaje hacia atrás y hacia abajo al enemigo de cable cada cable.

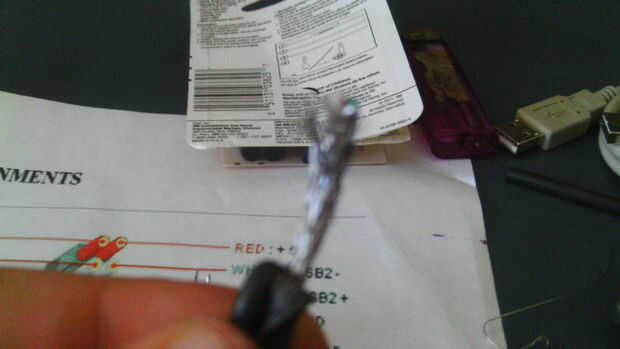

ahora debería ser otra capa de papel de aluminio como material envuelto alrededor de los cables que usted necesita para llegar a. Desenvuelva esta capa y asegúrese de que permanezca lejos de los cables expuestos que necesita para trabajar en (use cinta si es necesario).

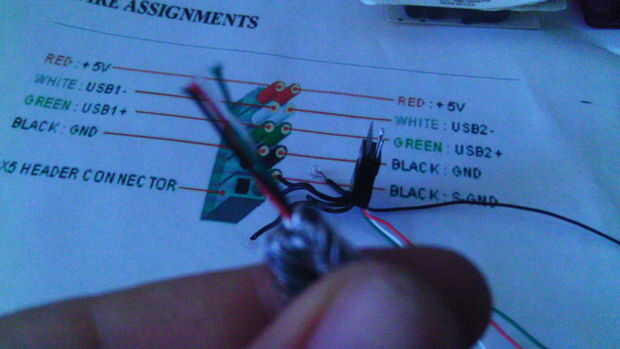

Ahora tome su pinout y comenzar con la fila superior de pins (tendrá cinco pernos no cuatro)

Comience con el hilo rojo (si tienes un usb headder donde todos los cables son de color negros, como la fila inferior de la mina, sólo recuerda mirar el pinout abajo y verás que los cables rojos son los cables superior más alejado de la clavija vacía, este puerto no tendrá un agujero para el perno de ajuste en ella en todo)
