Cómo hacer un vacío de potencia elevador de madera contrachapada para su taller (5 / 5 paso)

Paso 5: La carretilla de arriba de la mangueras

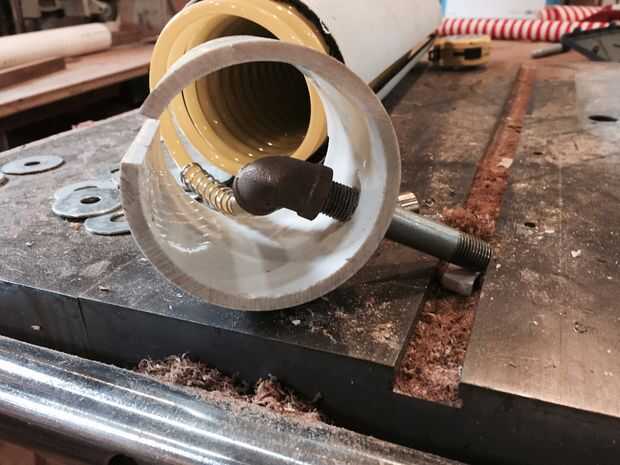

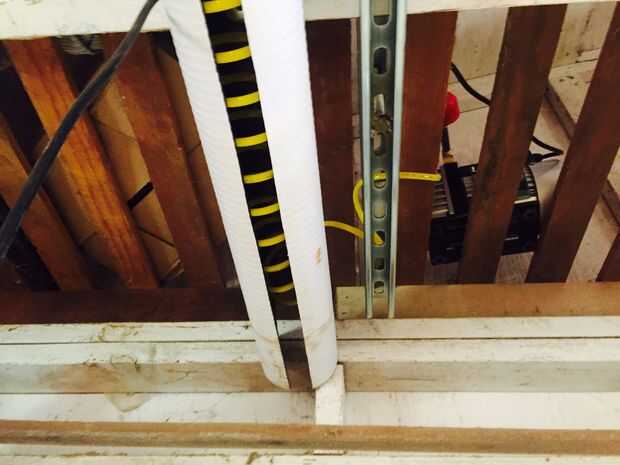

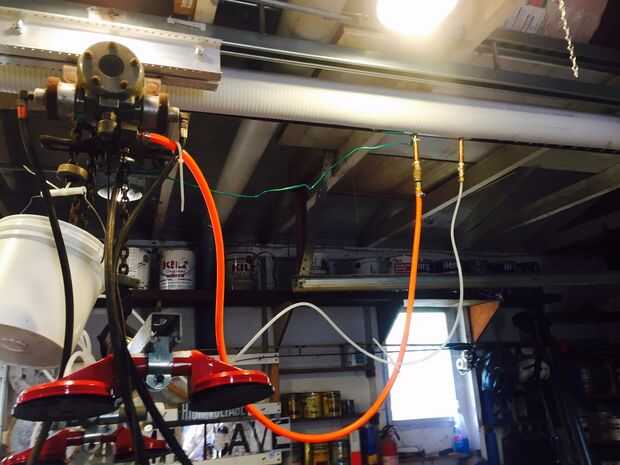

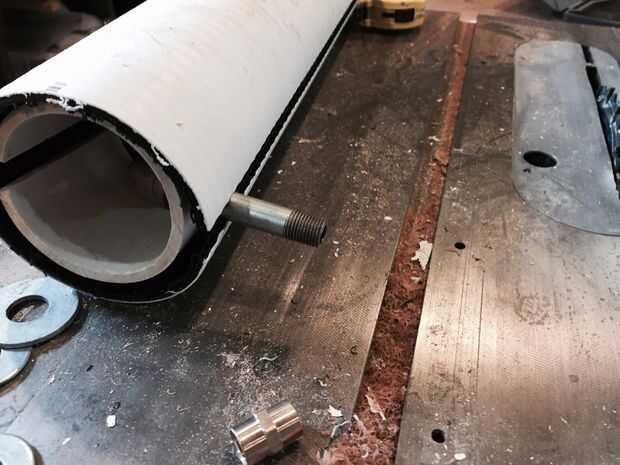

Necesitaba alguna forma de contener la manguera de vacío para el elevador y la manguera de aire para el alzamiento. Así que corte dos 10' longitudes de 4" tubo de desagüe en mi sierra de mesa y usando un pedazo corto de horario 40 tubería de 3" como la carretilla. Usé dos 20' pies de largo a cada lado de la carretilla de la manguera, como las mangueras tienen problemas que se extienden hasta 20', la bomba de vacío es en un extremo y el aire comprimido para el alzamiento es por el otro. y un par de niples de 1/4" mantenga la carretilla de aire en la pista y fuente de vacío y aire para el elevador / polipasto Asamblea. El cable verde en la imagen es necesario arrastrar la carretilla de una dirección paralela. El tubo de drenaje se asegura a los acordes menores por tornillos con las arandelas de defensa. Usé un tomacorriente eléctrico de control remoto para encender y apagar la bomba de vacío.
