Paso 5: Verifique el esquema

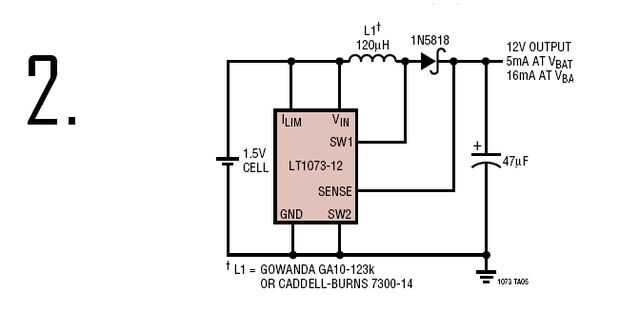

El problema con esto es que el esquema es bastante confuso. El esquema que he usado es el de la hoja de datos de LT1073 (cuadro 2). Si usted sólo fuera impreso, estarías en problemas aunque. Los lugares donde el esquema te dice conectar no existen en el chip real.

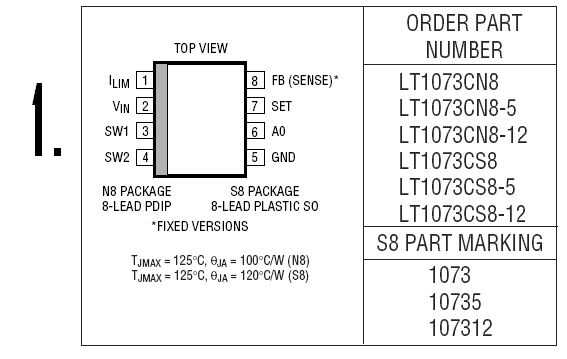

Así que... a resolver este problema, lo que necesita es otro diagrama (la primera foto). Te dice donde se encuentran las conexiones que se nombran en el segundo diagrama en el chip.

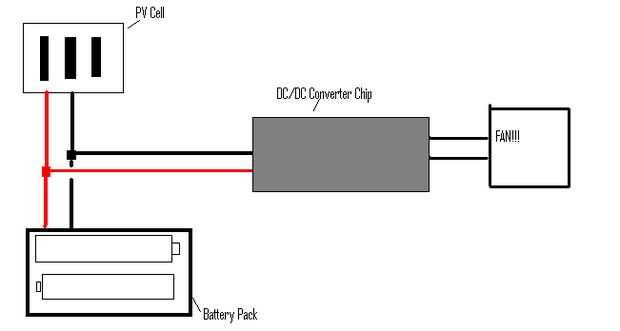

La tercera y última imagen muestra cómo armar el circuito completo. Es bastante sencillo.
