Cómo hacer un viento genera la bombilla. (aerogenerador 2! viento accionada luz!) (3 / 8 paso)

Paso 3: El completo puente rectificador.

Este paso se centrará en el rectificador de puente completo. Su es de cuatro diodos en un cierto orden que convierte corriente alterna en corriente directa. Que es lo que necesitamos bien cargar una batería. Creo que todo paso a paso Motores CA de la salida algunos podrían salida dc no sé en que parte. Pero usar un multímetro para saber :)

En este paso usted tendrá cuatro diodo estándar, soldadura y ayudando a las manos.

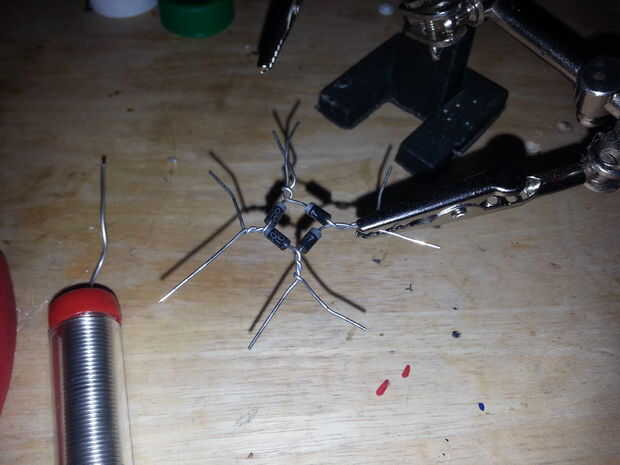

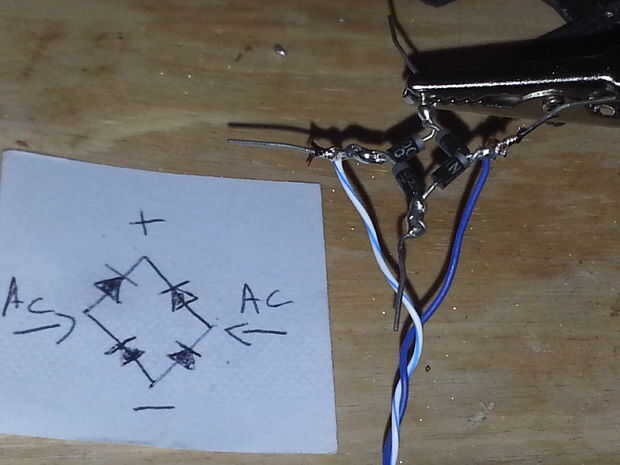

Primero estudiar el diagrama y conectan los diodos girando los hilos juntos. Todos los cables de soldadura y recortarlas si es necesario. En un rectificador de puente completo hay cuatro puntos de conexión. dos de esos puntos son de entrada de CA y los otros dos son dc de salida con polaridad. Para las conexiones de entrada de CA no importa lo que los cables del motor se sueldan a las conexiones. Pero es importante para la salida de DC. La última foto tiene un diagrama del circuito nuevamente Asegúrese de estudiarlo.

Después se hace el rectificador de puente completo Conecte los dos cables del motor paso a paso a las entradas de AC del puente rectificador. Otra vez no importa qué cable va donde para la entrada de corriente alterna.
