Cómo hacer un viento genera la bombilla. (aerogenerador 2! viento accionada luz!) (4 / 8 paso)

Paso 4: El ladrón de joule

En este paso vamos a hacer el ladrón de joule. Este niffty que pequeño circuito se extiende en instructables. Y que se merece la fama. Tiene un bajo voltaje y el amperaje lo suficiente a los leds de la unidad durante mucho tiempo! Su propósito original era drenar cada gota de energía de las baterías que se consideraron muertos. ¡ Pero! También funciona muy bien para esta compilación. La batería se está cargando a.5 voltios a 1 voltio. Que no es suficiente para hacer cualquier cosa realmente, pero para el ladrón es todo lo que necesita!

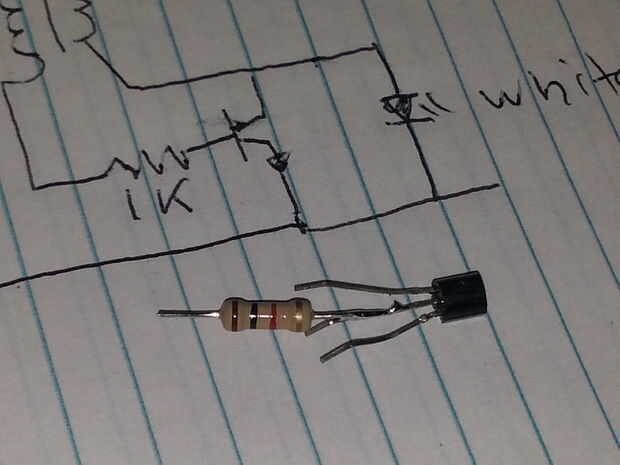

Para este paso necesita un resistor del ohmio 1 k, transistor npn (2n3904), toroide enrollados a mano, soldador y manos.

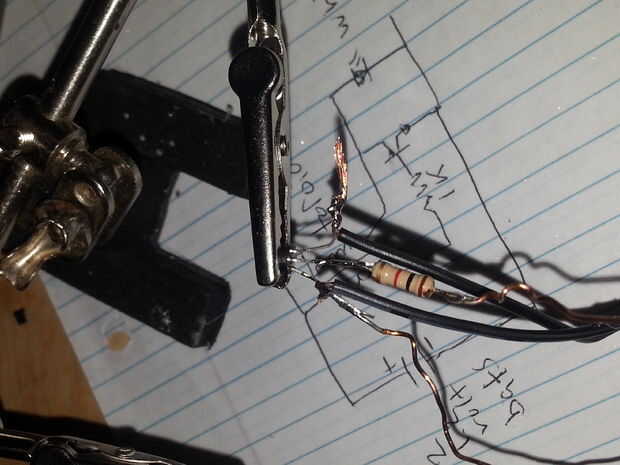

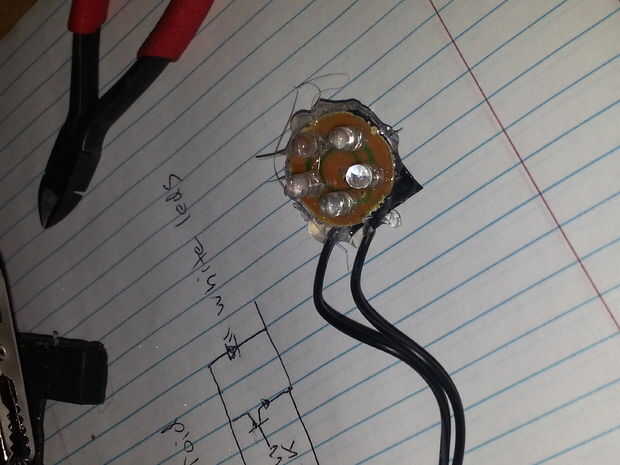

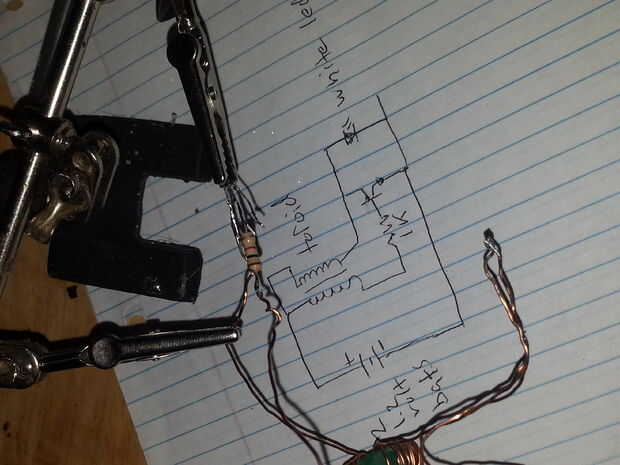

Primero el 1 ohmio de k a la media pierna (base) de la soldadura y soldadura el toroide. un cable a la resistencia y el otro irá al colector. Luego suelde los cables led del transistor. Desde que estoy usando 5 LED de una luz flash tuve que soldar los cables a la placa de circuito de los leds (círculo agradable PCB donde están montados los leds). Solde el cable positivo o plomo de los leds al colector del npn. Luego soldar el cable negativo o plomo de los leds para el emisor. Luego tomar un trozo de 5 pulgadas de alambre y soldar un extremo al emisor así. Esto nos ayudará a conectar la batería en el otro paso.

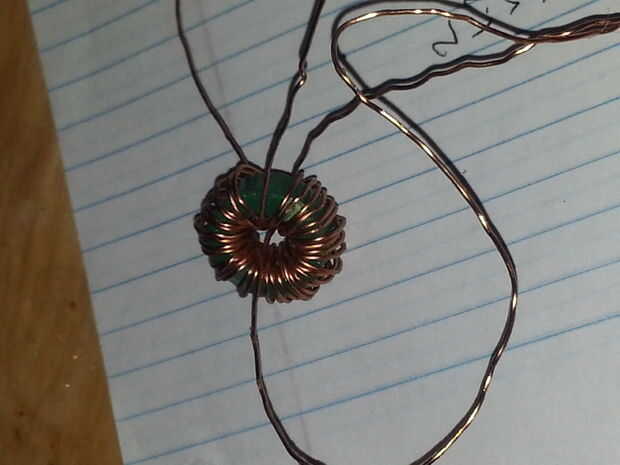

Yo no mostrará usted cómo hacer el toroide. Tengo este uno hecho hace un tiempo y hay fotos de se realizan por lo siento.
