Paso 2: Añadir juntas

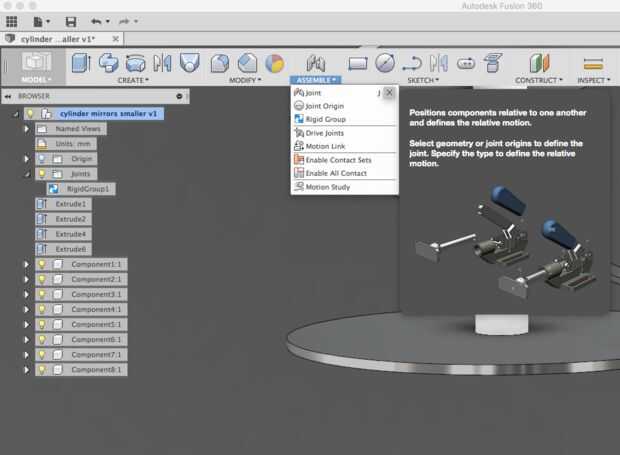

Ahora que tiene diferentes componentes que hacen que su modelo, usted puede Agregar juntas para describir cómo los diferentes componentes están limitados entre sí. Hay 7 tipos de articulaciones con varios grados de libertad. Son detalladas aquí y usted puede ver vídeos sobre cómo agregarlos aquí y aquí.
- Rígido -cerraduras componentes juntos, quitar los grados de libertad. Como: pegamento, pero no hay que tocar.
- Revolute – permite que el componente gire alrededor de origen común. Como: una rueda en una bici de.
- Slider – permite que el componente traducir a lo largo de un solo eje. Como: un tren de canciones.
- Cilíndrico – permite que el componente girar y traducir en el mismo eje. Como: un lápiz en el sacapuntas de lápiz de un.
- Pin-ranura -el componente puede girar sobre un eje y traducir alrededor de un eje diferente. Como: una cerradura de cadena
- Planar -permite que el componente traducir a lo largo de dos ejes y gire sobre un solo eje. Como: una patinadora que pueden saltar.
- Bola – permite que el componente girar sobre los tres ejes mediante un sistema de cardán (tres rotaciones anidadas). Como: una rótula en su cuerpo. Su pierna u hombro.

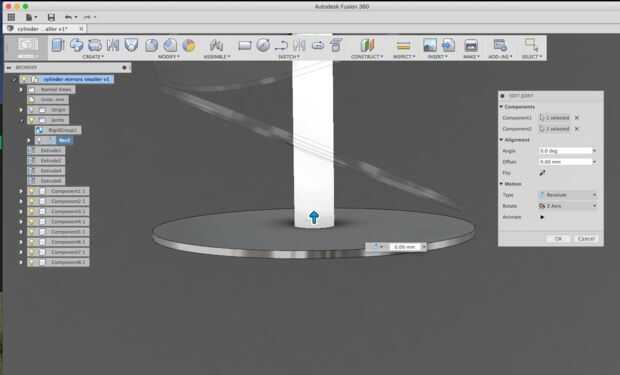

Cuando se agregan juntas, voy seleccionando puntos en componentes para indicar donde se alinean las cosas.
