Como hacer una antena fractal para HDTV / DTV plus más baratos

Este instructable es de:

http://Ruckman.net/archives.htm#Featured

y presentada por William Ruckman de http://ruckman.net

Presentado en la edición de marzo de 2015 de la revista Popular Science:

http://www.popsci.com/Learn-Defy-cable-Company-DIY-HDTV-Antenna

Lo primero que me gustaría discutir es un poco de historia, teoría y usos de antenas fractales.

Antenas Fractales son un descubrimiento reciente. Descubierta en 1988 por Nathan Cohen y más adelante publicado y patentado en 1995. Una antena fractal tiene unos atributos únicos como se ve en esta definición de Wikipedia:

"Un fractal es una antena que utiliza un fractal, diseño self-similar para maximizar la longitud, o aumentar el perímetro (en interior de secciones o la estructura externa), de material que puede recibir o transmitir señales electromagnéticas dentro de una determinada superficie o volumen."

¿Qué exactamente significa eso? Bien, usted necesita saber es qué un fractal. También de Wikipedia:

"Un fractal es generalmente áspera o fragmentada forma geométrica que puede ser dividida en partes, cada una de ellas es (al menos aproximadamente) una copia de tamaño reducido del conjunto, una propiedad llamada uno mismo-semejanza."

Así que, básicamente, un fractal es una figura geométrica que se repite y aparece una y otra vez no importa que tan lejos o hasta qué punto en zoom aumento.

Fuente: Wikipedia y http://patimg2.uspto.gov/.piw?PageNum=6&docid=US007088965 el número de patente: 7088965]

Antenas Fractales se han encontrado para ser aproximadamente un 20% más eficiente que las antenas normales. Que podría ser útil. Especialmente si usted quiere hacer su propia antena de TV para recoger sobre el vídeo digital o alta definición de aire, aumentar su gama de celular, gama wifi, FM o AM recepción de radio y así sucesivamente. La mayoría de los teléfonos celulares ya han construido en antenas fractales. Si usted notó en los últimos años que los teléfonos celulares no tienen antenas en el exterior. Eso es porque tienen una antena fractal interna grabada en una placa de circuito que les permite obtener una mejor recepción y recoger más frecuencias tales como WIFI, bluetooth y celular todo desde una antena al mismo tiempo!

Info de Wikipedia:

"Respuesta de una antena fractal difiere marcadamente de los diseños de antena tradicional, en tanto que es capaz de operar con buenos a excelentes resultados en muchas frecuencias diferentes al mismo tiempo. Antenas estándar normalmente tienen que "cortar" para la frecuencia que van a ser usedand que así las antenas estándar sólo funcionan bien en esa frecuencia. Esto hace la antena fractal un excelente diseño para aplicaciones de banda ancha y multibanda".

El truco es para el diseño de la antena fractal para resonar en lo que alguna vez centro de frecuencia que desea recibir. Que significa que se verá diferente y ser de un tamaño diferente según lo que desee recibir. Un poco de matemáticas puede utilizarse para resolver esto. (O una calculadora en línea)

En mi ejemplo, yo voy a hacer una simple pero puede que sea más elaborado. Cuanto más elaboran mejor. Voy a usar un carrete de cable de núcleo sólido de calibre 18 para hacer una antena como un ejemplo, pero podría ir como lejos en cuanto a grabar tus propias placas de circuito por razones estéticas, para que sea más pequeño, o más elaborados con más resolución y la resonancia.

Voy a utilizar el ejemplo de hacer una antena de televisión para recepción digital o alta definición sobre las emisiones de aire. Es más fácil trabajar con estas frecuencias y caen alrededor de la mitad de un pie a unos pies de longitud por media longitud de onda de la señal. También voy a la base de una antena de dipolo común por sencillez y economía de piezas para VHF. Para UHF puede que desee añadir un director o un reflector que también hará más dirección dependiente. VHF es dependiente de la dirección así pero en lugar de apuntar directamente en la estación de la TV como UHF quiere orejas de conejo VHF (antena dipolo) a ser perpendicular a la estación de televisión. Pero hay un poco más diseño a eso. Quiero mantener esto tan simple como sea posible ya que ya es un tema muy complejo.

Suministros básicos (me costes cerca de $15):

Superficie de montaje como el recinto del proyecto plástico (8 "x 6" x 3 "). http://www.RadioShack.com/Product/index.jsp?productId=2062285
6 tornillos. He utilizado acero tornillos de chapa.
Un transformador de impedancia 300 ohm a 75 ohm. http://www.RadioShack.com/Product/index.jsp?productId=2062049
Sólido gancho encima del alambre de calibre unos 18. http://www.RadioShack.com/Product/index.jsp?productId=2036274
RG-6 coaxial con terminadores (y chaqueta de caucho si el montaje fuera).
Aluminio si utiliza un reflector. El recinto anterior vino con uno.
Un marcador sharpie o equivalente preferentemente con una punta fina.
Dos pares de pequeñas pinzas de nariz.
Una regla de al menos 8 pulgadas.
Un transportador para medir el ángulo.
Un taladro y una broca de diámetro más pequeño que sus tornillos.
Cortador de alambre pequeño.
Destornillador o pistola.

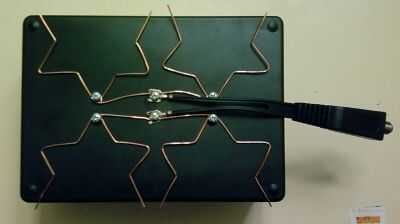

Nota: La parte inferior de la antena está a la derecha de este cuadro donde sobresale el transformador.
