Como hacer una antena fractal para HDTV / DTV plus más baratos (9 / 9 paso)

Paso 9: Más iteraciones / experimentación

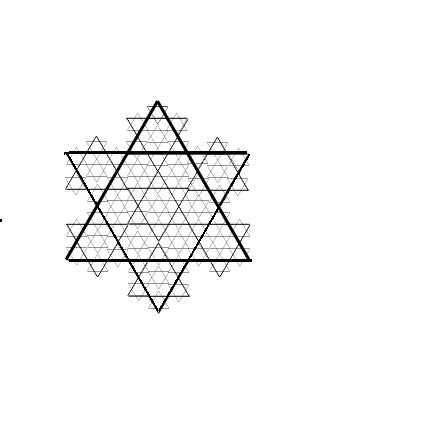

He hecho algunos nuevos elementos utilizando una plantilla de papel que hice en Gimp (retoque fotográfico). Usé alambre de pequeño núcleo sólido de alambre de teléfono fue lo suficientemente sólido, pequeño y lo suficientemente maleable para doblar en la intrincada forma requeridos en la frecuencia central seleccionado (554Mhz - como esto es la media de UHF digital de los canales de TV de aire en mi zona) y la iteración del diseño de fractal solicitadas. Que se repiten triángulos.

Foto adjuntada. Puede ser difícil de ver con la foto tomada en poca luz, el color de la cartulina y el color del cobre con cinta adhesiva sobre él para mantenerlo en su lugar. Pero usted consigue la idea.

En que el tamaño de los elementos son bastante frágiles, por lo que deben manejarse con cuidado.

También he adjuntado la plantilla en formato png. Para que pueda imprimir el tamaño adecuado, tienes que abrirlo en un editor de imágenes como Gimp. La plantilla no es perfecta como lo había hecho a mano con el ratón, pero es lo suficientemente cerca como para manos y una nariz de aguja para el doblez de los elementos.

Disfrutar.
