Paso 2: Plan a la orden y el cableado de las células

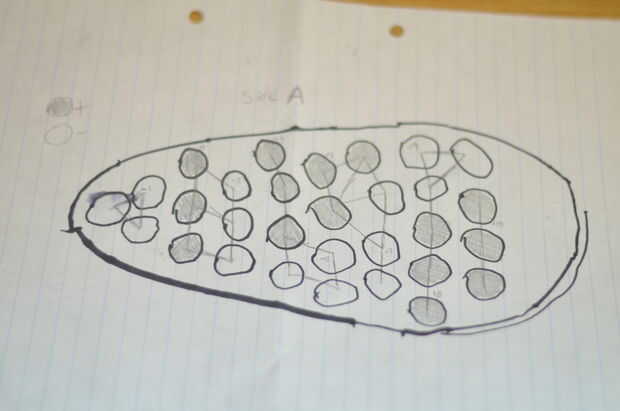

A continuación de color todos los otros grupos de 3 células más oscuro para diferenciar los grupos paralelos. Los círculos oscuros representan los extremos positivos de las células y los círculos blancos representan extremos negativos de las células. Cada grupo tendría 3 celdas en paralelo (extremos positivos juntos y negativos extremos juntos).
Para decidir el orden de las celdas, simplemente comencé en el extremo pequeño de la bolsa y nombró el primer conjunto de 3 células "Grupo 1". Entonces dibujé una línea que conecta la parte superior (positivo) de esas células a la negativa de la sesión de grupo de la célula al lado de ellos. Por eso la mitad de las células están boca abajo, para que los aspectos positivos y negativos de grupos adyacentes pueden ser conectados en serie.
Luego continué, asegurándose de que cada grupo sucesivo de células paralelas fue conectado con el siguiente, positivo a negativo y de negativo a positivo.
Es importante hacer un seguimiento de las conexiones como se dibujan. En el lado opuesto del papel I remontar los círculos y les de color opuesto al lado frontal del papel - así era como un modelo de vida real con los extremos positivos de las células en un lado del papel y negativos extremos en el otro. Si el positivo y negativo de dos grupos paralelos fue conectado por un lado del papel, me aseguré que no se conecte en el otro. De lo contrario habría dado lugar a un cortocircuito. Usted realmente quiere evitar eso. Las pilas en cortocircuito calientan rápidamente y pueden prenderse fuego o explotar.
La conexión final fue así:
1 - conectar sólo a sí mismo
1 + 2-
2 + a 3-
3 + - 4
4 + 5-
5 + 6-
6 + 7-
7 + 8-
8 + 9-
9 + 10-
10 + conectado sólo a sí mismo
