Paso 8: Agregar conexiones de BMS

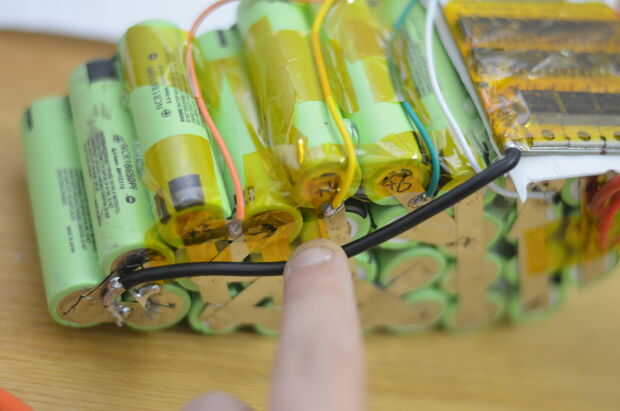

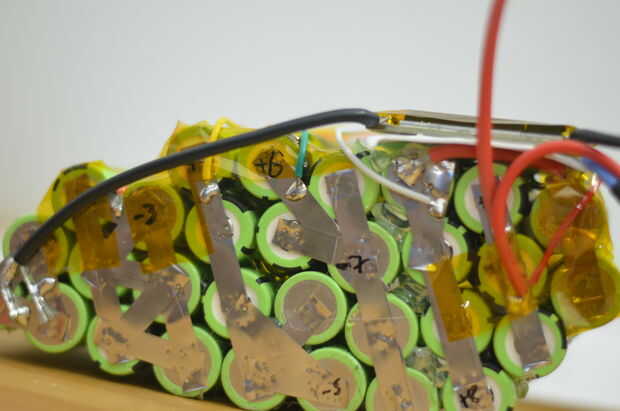

A continuación había soldado todos los cables de célula pequeña (10 en total) para el BMS. Cada uno se marca 1 + a 10 + para saber donde soldar cada uno. Nota que había soldado a la placa de níquel entre las células y no sobre una célula. Esto ayudó a mantener como mucho calor fuera de las células como sea posible - no quieres calentar las células ellos mismos si puede evitarlo.
Dondequiera que tenía cables corriendo sobre las células, especialmente los extremos de las células con la tira de níquel expuestas, utilicé la cinta no conductora para crear una barrera, por si acaso.

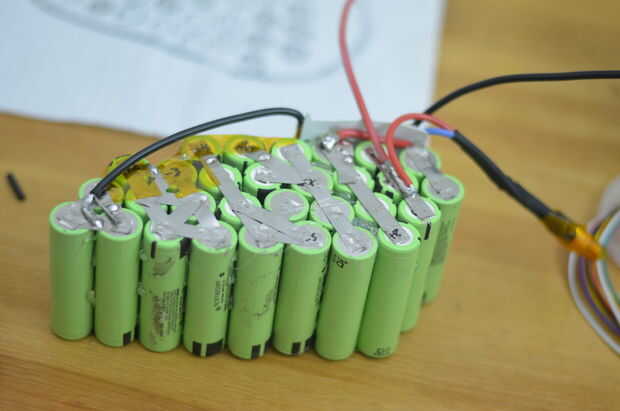

Después de las conexiones de la célula completadas, luego añade los principales cables de carga y descarga. P-de la BMS sale el conector de descarga para el paquete mientras que la B-consigue con cable al extremo negativo del primer grupo de células. El cable rojo grueso se suelda en el extremo positivo del grupo 10 de la célula y sale el pack junto con el P-cable para el conector de descarga.
Otra vez, traté de hacer todo mi soldadura entre células en la tira de níquel para evitar calentar las células ellos mismos.
