Paso 5: Configuración de la fotorresistencia

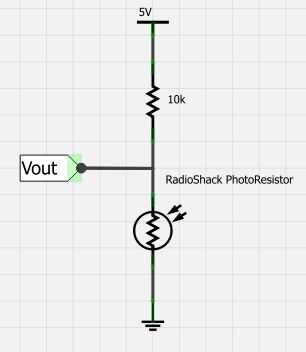

En segundo lugar, nos gustaría ser capaces de leer los cambios en la resistencia que el fotorresistor experiencias para que seamos capaces de cambiar alguna característica de los LEDs de acuerdo (como la fabricación de los LED dimmer cuando es brillante hacia fuera. Se muestra a continuación es un simple divisor de tensión que debe permitir una lectura bastante precisa de la resistencia de la fotorresistencia. La resistencia opuesta fue elegida para ser una resistencia k 10 porque este fotoresistor particular tenía un una gama de 5k a 20k ohmios y cosecha una resistencia en una gama similar le dará los cambios más grandes en medida voltaje para un cambio dado de la resistencia.
Debe conectarse la Vout aquí A0, el primer pin analógico de arduino.
