Paso 5: Conmutación de circuitos - SSTC medio puente
Como soy consciente de la SSTC utilizan la misma idea de cualquier medio puente o puente completo de transistores para conmutar la corriente por la bobina primaria. He utilizado un medio puente (porque es más barato, sólo necesitas dos IGBTs en lugar de 4) y a hablar que uno en vez del puente completo.

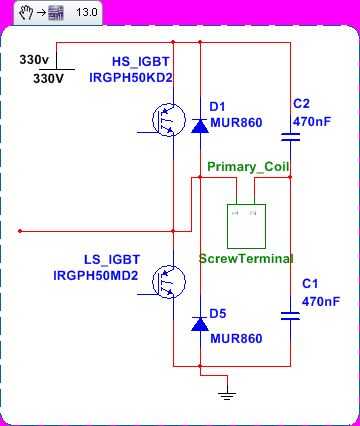

De la imagen pueden ver que el voltaje DC rectificado está en el carril superior y tenemos nuestros dos IGBTs y finalmente un bloque de terminales donde conecta la bobina primaria. Además contamos con dos capacitores PP de alto voltaje. Me tomó bastante tiempo para entender/conocer por qué estos son realmente necesarias. Parece que es necesario que sostenga un extremo de la bobina primaria entre los dos rieles de manera que podemos pasar la corriente a través de él de cualquier manera cuando nosotros estamos. Por supuesto, si sólo se conecta sin estos condensadores, le corto los carriles de la energía. Por lo tanto, los condensadores actúan simplemente como un desacoplamiento de CC. Pero tiene un precio, por ello que terminamos con un divisor de potencial y la mitad la tensión de red que podemos cambiar en toda la primaria. Mayoría de la gente (creo que en los Estados Unidos) incorpora un circuito doblador de voltaje, pero no siento la necesidad desde los Estados Unidos uso 120 v, de la mitad del Reino Unido ya, por lo tanto se cambio la misma tensión que ellos sin un circuito doblador.
Ver la lista de hardware al final de los componentes que utiliza, realmente lo IGBTs utilice no importan, tanto como el pico de corriente pulsada es lo suficientemente alta y el voltaje es suficientemente alto. Generalmente, la tensión es fácil: cuanto mayor sea la corriente que desea más tendrás que pagar!
Nota digno de mención que la mayoría IGBTs tienen diodos internos flyback, pero yo (y muchos otros) hemos añadido en algunos diodos de flyback dedicado, en paralelo a lo IGBTs. Estos son muy importantes para el TC y voy a explicar por qué.
Al cambiar lo dos IGBTs (explicaré esto en el siguiente paso) lo hacemos en elogio - IE cuando arriba IGBT, entonces el fondo uno está apagado. No es de sorprender que estos no cambiar al instante, toman una cantidad finita de tiempo. Ahora hay 3 Estados que los interruptores pueden ser tanto en apagado o cortesía de unos a otros. Siempre queremos saber el estado de los interruptores, así no cambias los dos al mismo tiempo y así introducimos lo que llama tiempo muerto. La razón para esto llega a estar claro cuando pensamos en los 3 Estados diferentes - si los interruptores están en, estamos cortocircuito VCC a través de lo IGBTs, dibujo una gran cantidad de corriente (I = VCC/R donde R es la resistencia de lo IGBT y la bobina, así que no mucho). Esto se traduce en IGBTs muertos (confía en mí, tengo una bolsa de ellos!) y tiene derecho de céspedes que cuando falla uno, falla corta y mata a otro! ¿Opción 1 es que un no-no. opción 2 es que ellos dos, bien si lo hacemos nosotros no podemos un cortocircuito la tensión correcta? Es cierto, pero nosotros también tenemos un componente inductivo que almacena mucha energía y ahora no tiene ningún camino a la tierra. Eventualmente encontrará un camino a tierra que generalmente resulta en una chispa que puede ir a cualquier parte y dañar algo. Otra no-no. Finalmente, opción 3, cambiar en exactamente el mismo tiempo y la esperanza para lo mejor - hmmm tal vez no. Qué hacemos? La respuesta es, opción 2, pero agregamos en diodos de flyback para dar que la energía almacenada en la bobina un camino hacia la tierra. Así que esos diodos son muy importantes!
