Paso 6: Conmutación de circuitos - IR2110
Ya que usé el driver MOSFET/IGBT lado IR2110 altas/bajas en la Universidad, parece adecuado utilizar aquí ya que entiendo bastante bien. La razón por la que necesitamos esto es que la mayoría de microcontroladores tienen 3v lógica - que sólo puede proporcionar 3v cuando sus salidas son altas. Esto no es casi suficiente para cambiar totalmente las puertas en lo IGBTs, ni suministra cerca suficiente corriente para encender rápidamente. Con IGBTs sólo usan energía cuando cambia, por lo tanto, cuanto más tiempo tarda en cambiar el poder que usan (P=I^2*rDS(on)). Con mi diseño no necesitan disipadores de calor muy grandes, porque no obtienen muy calientes debido a la velocidad en que cambie.

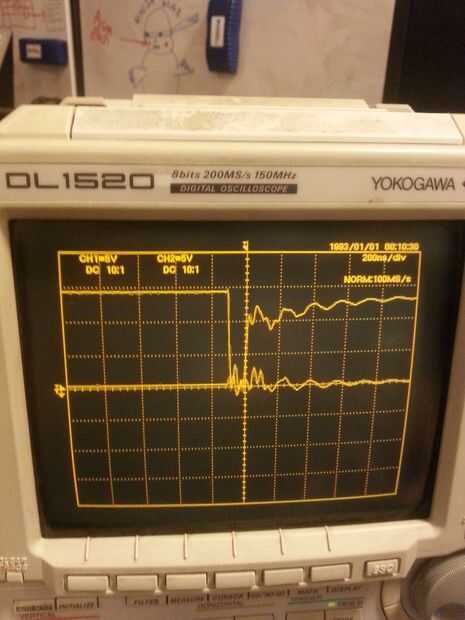

He encontrado este enlace aquí que explica muy bien el IR2110 y porqué necesita el condensador de bootstrap. Esencialmente usted proporciona la señal de conmutación a la entrada de los IR2110 - esto viene de la uC (microcontrolador) o en mi caso, el myRIO. Luego se intensifica la tensión y esencialmente amplifica la corriente. Lo bueno de este chip es que tiene un pasador de cierre, lo que significa que podemos controlar cuando se produce la chispa. En la segunda imagen se puede ver la respuesta de lo IGBTs de la conmutación, hay una gran cantidad de sonido en las señales, esta es la razón de las resistencias de 5 ohm en las salidas de los IR2110, reduce el timbre pero aumenta el tiempo necesario para cambiar - por lo que es un poco de un dilema.

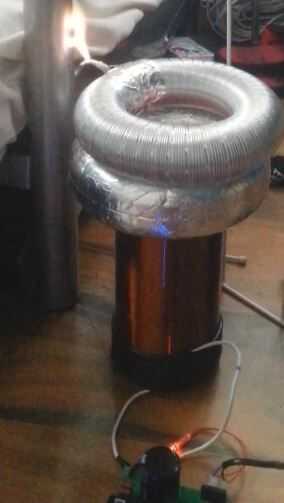

Lo que pasa es que producimos una dos ondas cuadradas (en la frecuencia resonante de la TC) 180 grados fuera de fase de cada uno y entrada en el correspondiente lado alto o bajo de entrada. Esto entonces amplificar el voltaje y la corriente y cambiar más adelante los nanosegundos de IGBTs y por lo tanto, Energice la bobina primaria. Si nos no encienda la salida de lo TC funcionaría en modo continuo y obtendríamos una llama como chispa (ver foto) y esto no da el circuito de un descanso y así lo IGBTs que muy caliente. Esto es también lo que nos permite reproducir música (más sobre esto más adelante).
