Paso 1: La plataforma de la caja de engranaje

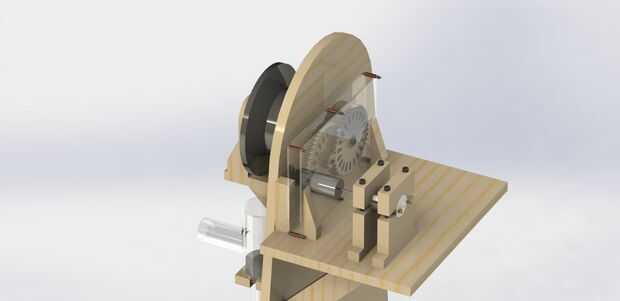

Plataforma:
Es necesaria una caja de engranajes para aumentar a la par de lo moter de 24V DC 3500 RPM de 0.1nm a 2.5nm. Hemos construido una plataforma para el motor y la caja de engranajes.
La caja de engranajes consiste en dos 45 dientes impulsado por engranaje y engranaje de piñón de 9 dientes.
La plataforma es un 240 x 320 mm x 15 mm tablero del MDF. También se utilizaron dos postes de apoyo de triángulo.

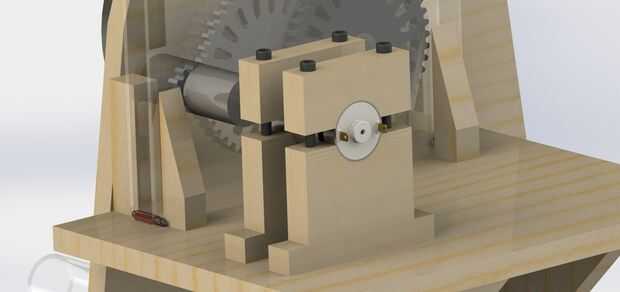

Soporte de motor:

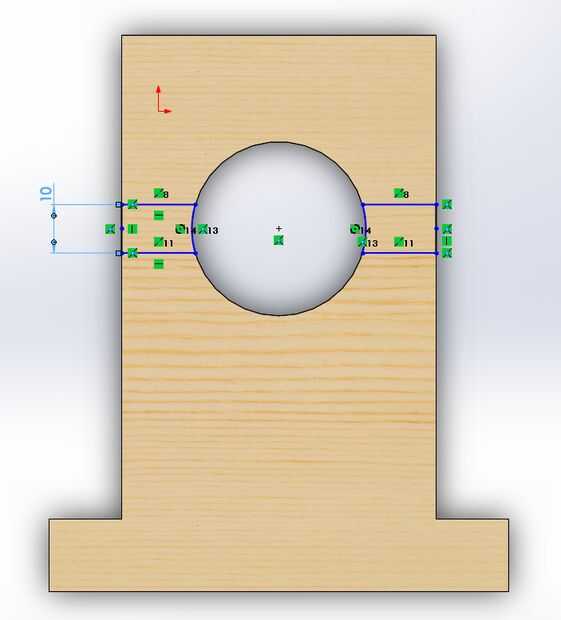

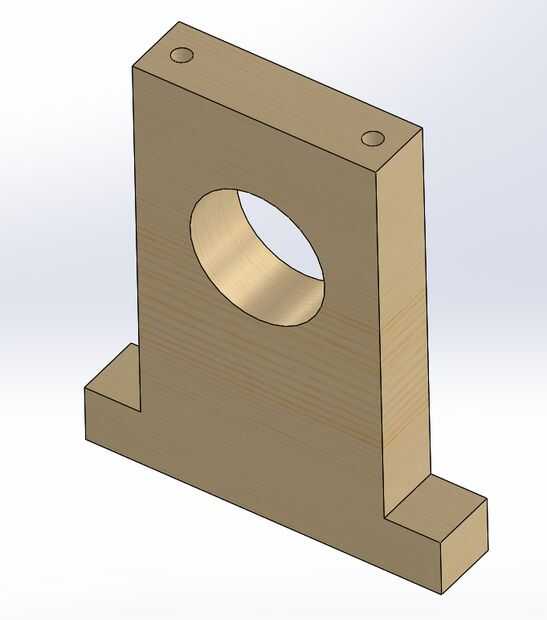

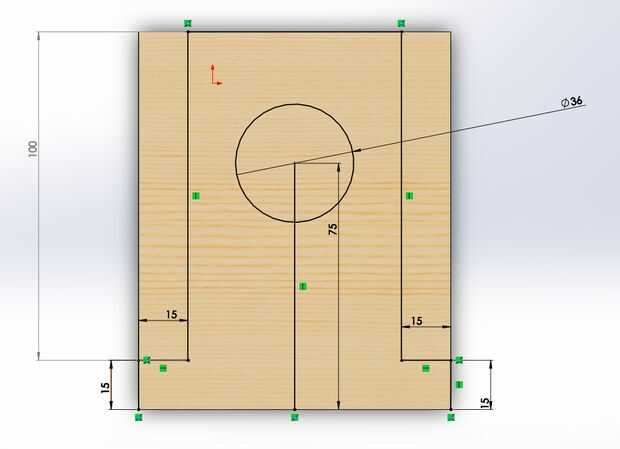

El soporte del motor se hace de tablero MDF de dos95 x 115 x 18 mm . Cortar siguiendo las instrucciones en los cuadros. El motor dado tiene un diámetro de 36mm, cambiar el diámetro requerido del orificio si el motor usado es diferente.
Dos tornillos de cada placa se perforarán. Son muy torpes trabajar con en este caso, ya que es MDF, la perforación de los bordes puede rasgar el MDF abierto muy fácilmente, usamos MDF sólo porque coincide con la plataforma.
