Paso 2: Conectar todo
Después de conectar los cables a los botones/switches que necesitará, el resto del proceso debe ser más simple. Por supuesto, usted quiere alimentar el arduino. Para esto, no quiere darle la plena corriente de la CA, pero en su lugar suministrar 5v suave de tu poder. Para mi, tomé un martillo y roto abierto un viejo cargador de teléfono que no estaba usando. Desde allí, corte el cable de mi cerveza y los cables pelados. Había soldado los cables originales de nuevo juntos, pero los cables de la fuente de alimentación conectado a la pared, soldadas a los cables de la cafetera. Esto significa que si enchufo la máquina de café, obtener energía para el cervecero como normal, pero también de obtener 5v cuando la fuente fue conectada a la pared. Los cables principales de esta se pueden conectar a cualquier conexión de GND y los pernos de Vin de la arduino. Ahora tienes el poder. Antes de conectar realmente a Arduino, recomiendo ajustar el reloj con los siguientes pasos.
Para ajustar el reloj, tendrás que descargar una librería adicional para Arduino disponible aquí: https://virtuabotix-virtuabotixllc.netdna-ssl.com/...
Importar en las bibliotecas de Arduino, a continuación añadir este código en el dispositivo:
#include < virtuabotixRTC.h >
Creación del objeto reloj de tiempo Real
SCLK -> 6, entrada-salida -> 7, CE > 8
virtuabotixRTC myRTC (6, 7, 8);
void setup()
{
myRTC.setDS1302Time (00, [minutos], [hora en 24h], [día de la semana (el domingo es 1)], [mes], [día], [año]);
}
void loop()
{
;
}
Casi listo! Ahora lo único que tienes que hacer es cargar el código adjunto y conectar todo. Asegúrese de modificar los tiempos de preparación en el código, visto el void setup(). Si juego a cero, el cervecero no colará en este día.

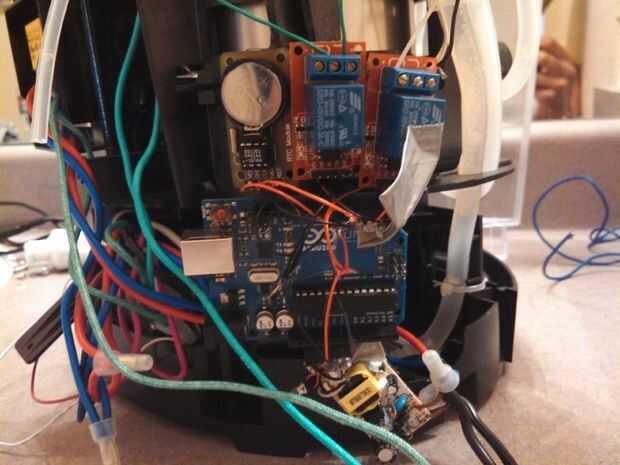

En cuanto a las conexiones, para mi arduino y cerveza por supuesto tuve la Vcc en el reloj y el Vcc en ambos relés conectado a 5V, GND en el reloj y el relé conectado a arduino GND, los terminales positivo y negativo de la fuente de alimentación conectan a Vin y GND respectivamente. En cuanto a salidas:
(Específicos de Keurig B40! Otros cerveceros será diferentes)
Un relé debe tener los lados positivos de pwr y 8oz café conectado con el centro y los lados negativos de ambos conectados a cada lado. Poder que había conectado a la parte de "Siempre en". El pin IN debe conectarse al pin 4 en el arduino si usando el bosquejo provisto.
El otro relé debe tener el interruptor conectado a la central y siempre en lado, la orientación no es demasiado importante, ya que el relé es un dispositivo mecánico y no realizar cualquiera de la tensión. El pin IN debe conectarse al pin 2 de arduino si usando el bosquejo provisto.
El reloj es simple, debe conectarse a los pines 6, 7 y 8, como se explica en los comentarios del bosquejo.
