Cómo hacer una caja de empalme (3 / 8 paso)

Paso 3: Realizar cortes de prueba

Cada vez que hago esto siempre pruebo los cortes sobre el stock que se planeo en la fabricación de cajas de. El tipo de madera es, los diversos ajustes, dado anchura y altura, todos tienen que debe marcarse en trabajar con los demás. Juntas deben encajar sin ser demasiado flojo o demasiado apretado.

¿Pero si vamos a hacer cortes de prueba supongo que tengo que decirle cómo funciona esta cosa de juntas de caja corte todo ahora no me? Esta es la versión abreviada, la versión completa vendrá más adelante cuando estamos haciendo nuestras cajas reales.

Tomar tus pedazos de dos desecho y configurarlas de pie en el Banco como son la esquina de una caja.

Poner una X o algo de una marca en el borde superior de cada pieza donde confluyen.

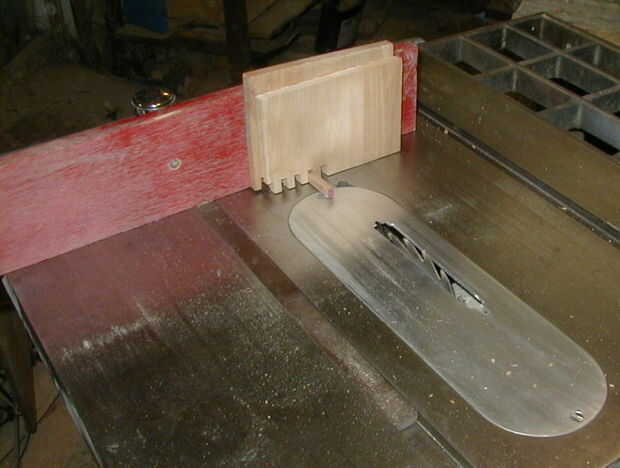

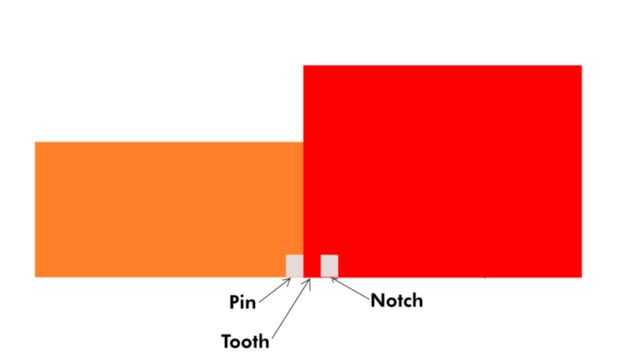

Toma uno y tope contra el lado del perno en la plantilla. Ejecute una muesca en ella. (rojo en los gráficos)

OK ahora esta es la parte delicada así que prestar atención:

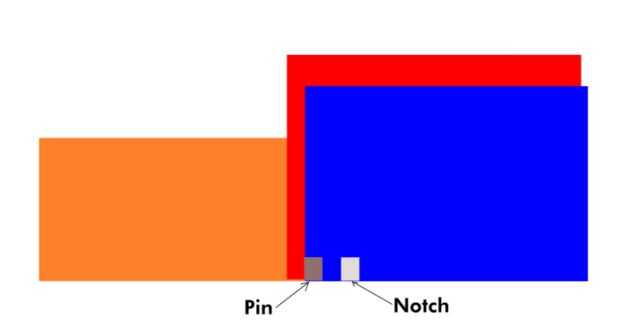

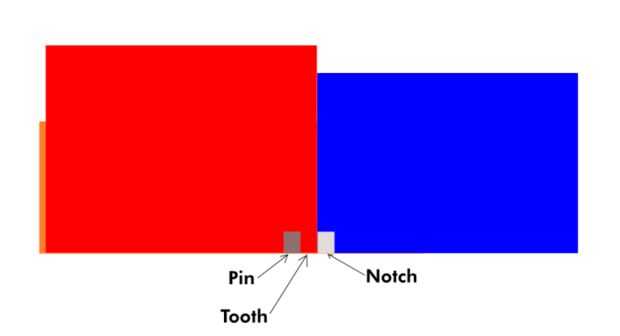

Tomar esa primera pieza (rojo) simplemente cortar y poner la muesca en ella, dale la vuelta y poner la muesca en el pasador. Un diente debe llenar la brecha entre el perno y la ranura en la plantilla. Ahora tome su otra pieza (azul) y extremo en el borde de la primera pieza de marca a marca. Debe notar que si se pasa el trabajo sobre la hoja de Sierra la segunda pieza (azul) va a conseguir es esquina con muescas hacia fuera. Si es como se ve a usted adelante y hacerlo, hacer el corte.

Ahora vas a la cuadrilla que corte los dos pedazos juntos. Tomar la primera pieza flip detrás alrededor y poner la muesca sobre el pasador de la plantilla. Poner la muesca de corte de la segunda pieza en la espiga. Haga una nueva muesca a través de ambas piezas, luego poner esa nueva muesca en el pin, muesca, movimiento, muesca, mover hasta que te has ido la longitud de las piezas.

Ahora Alinee las marcas otra vez y poner las piezas juntas. No me digas que marcó la segunda pieza donde la sierra cortó la marca. ha ha que hacerlo todo el tiempo! Aprenderemos a atrás algún día esa marca.

Esto es más difícil de explicar en texto que en las fotos, así que intentaré seguir junto con los sorprendentes gráficos que dibujó. Porque realmente no es tan difícil como parece.
