Cómo hacer una cámara humana - fabricación de susceptible (3 / 5 paso)

Paso 3: modelado 3D (Solidworks)

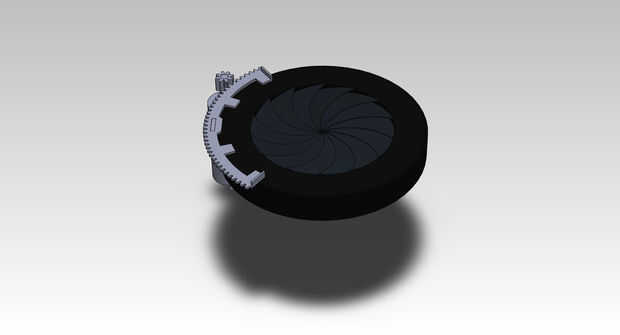

1. La primera tarea que quería procesar fue el diseño mecánico de las persianas, estaba más preocupado por esta parte como no soy ingeniero. Como un novato de Solidworks es una buena tarea para mí practicar el software. El obturador es un producto estándar, que es lo suficientemente simple como hackear. He medido todas las dimensiones de la persiana y había modelado para el diseño del engranaje.
2. Después de haber las dimensiones y el modelo de la persiana, busque marcha aproximada de sdp-si y modificar su modelo para adaptarse a mi equipo de diseño, que tiene que tener cierta estructura para empujar algunos topes (voy a explicar en la siguiente sección). SolidWorks también puede simular el movimiento de engranaje por engranaje mate. Puede consultar este tutorial para aprender a hacerlo.

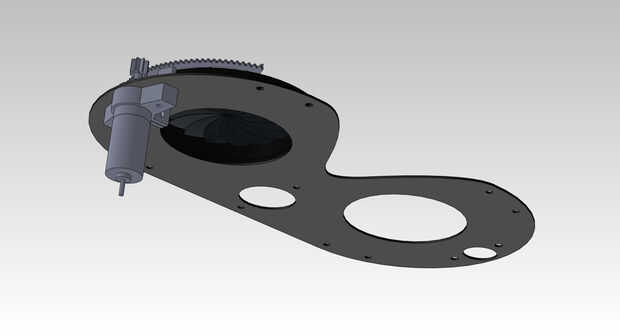

3. El mecanismo de engranaje era la única parte que he diseñado de adentro hacia fuera, que me proporcionó la posible dimensión de la lente. Luego modeló el alojamiento de las persianas de los motores y también un motor mount para agarrar el motor. (Terminé combina la vivienda con el cuerpo del casco para hacer las cosas más claras y más simples).

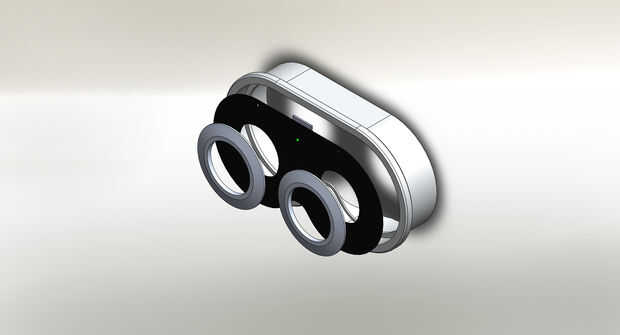

4. Los obturadores y el mecanismo de engranajes extienden para el diseño de la lente, que comprende un parasol menos grueso (algo referencia de esta cámara de lomo), una lente y un par de aros de lentes. Debajo de la lente placa oculta una miniatura LED y una cámara web hackeada, que realmente se utiliza para la captura de imágenes.

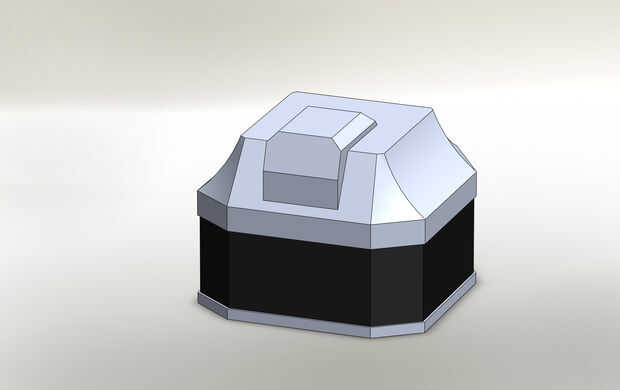

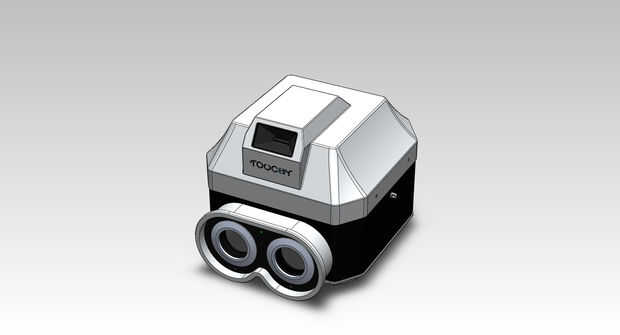

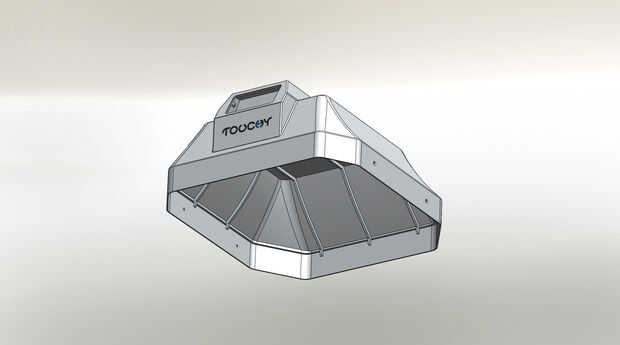

5. Luego, se trata del diseño del cuerpo y separa el cuerpo en tres partes: superiores, medio e inferior.
6. La parte superior alberga una linterna estándar y las baterías. Para asegurar que la parte superior es lo suficientemente rígida, agregué las costillas para reforzar la estructura.

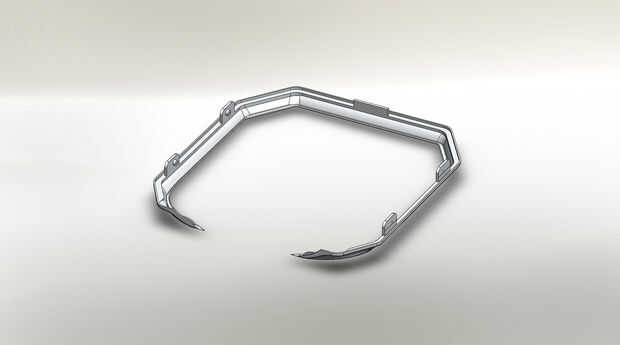

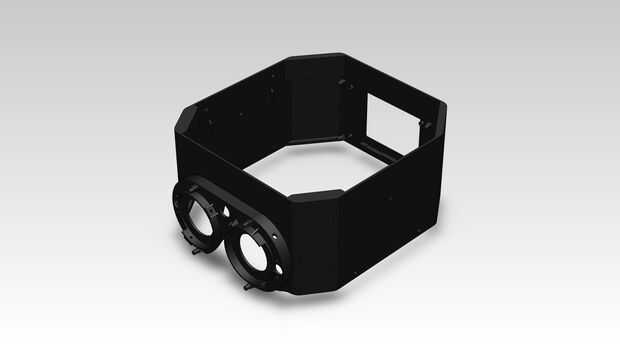

7. La parte media es otra parte complicada. Una que ves es la última versión. En la parte delantera, directamente casas las persianas, que trabó por dos pares de tornillos de fijación. El casco mediados también alberga la electrónica y la pantalla LCD. He añadido ocho costillas en las esquinas a fuerza de la estructura, cuatro en la parte superior para el montaje de un sombrero como cosas de la parte interior de un casco industrial, que muestro en la siguiente sección. Las paredes interiores tienen unos ganchos para enrutar los cables.
8. La parte inferior sigue la estructura de los mediados y agregué filetes para reducir el volumen y equilibrio visual con la parte superior.

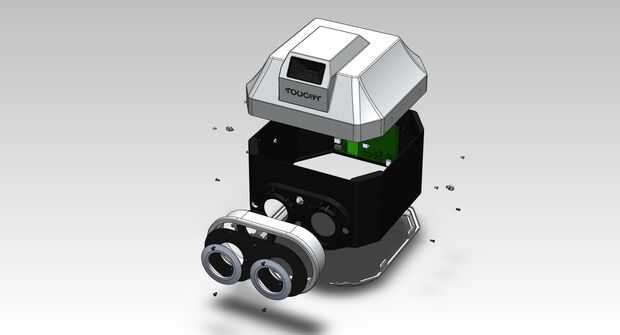

Hay más modelos que tuve que hacer como se puede ver en la vista. Luego preparó el archivo .step y BOM (bill del material) y enviar a China para el proceso CNC. Para un complejo de estructuras que incorpora función mecánica, más fácil podrían pagar un servicio que podría construir y evaluar en el modelado 3D y un fabricante producirlo mediante mecanizado CNC o impresión 3D. He encontrado algunas empresas chinas que hacen High-End prototipo para más adelante el molde maestro y producción en masa, algunos llevan órdenes simples o baja cantidad. La ventaja es que siempre tienen buena recuperación y oferta asequible, el lado negativo es que el envío es necesario para ida y vuelta las evaluaciones. Si no vives en China, no hablan chino o requieren revisiones múltiples esto puede ser costoso. Luckily there are a number of businesses that are set up international for this, made-in-china.com or alibaba.com might be helpful.
