Paso 1: Patrón de la herramienta
He utilizado CorelDraw para dibujar mi archivo de partes. Hago un montón de grabado y poseer un grabador del laser. Si no tienes uno, eso está bien. Puede cortar las piezas en la Sierra de banda o a la corte de la cartulina. He incluido los planos para su uso en formatos cdr y pdf.

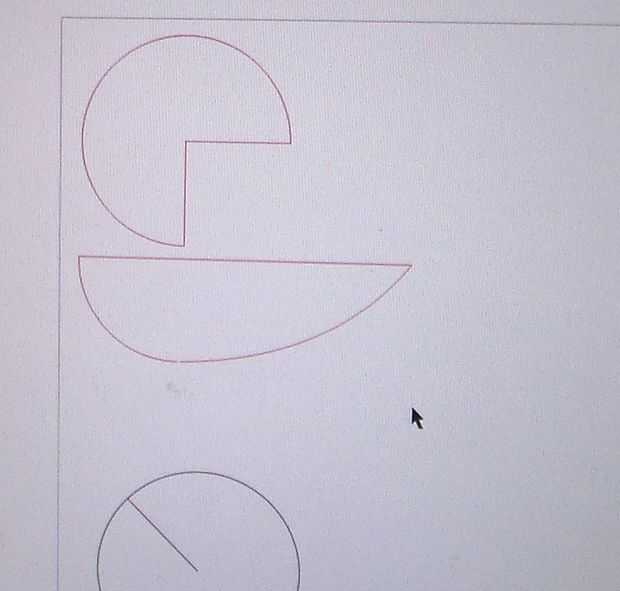

Dibujaba un círculo de 1.25" y"cortar"un trozo de 90 grados. Esta es la parte que actúa como un cuadrado.
Entonces dibujé otro 1.25" círculo con una línea de radio que me ayude a Alinee la lengüeta de la herramienta cuando monte.
La lengua fue dibujada con un arco para que coincida con el círculo en la parte trasera y un punto en la parte delantera de la lengua. La lengua es 2" largo en el punto más largo.
Esta herramienta es buena para el uso con stock hasta aproximadamente una pulgada o tal vez un poco más grande. Si se desea utilizar en la acción más grande sólo escala la herramienta para su acción.
