Paso 5: RBG LED y las resistencias de primera
Estos LEDs será qué cambia cuando usted escriba el código.
La primera cosa a hacer es colocar las resistencias. Tendrá nueve resistencias con 270 ohmios y una tolerancia del 5%. Las bandas de cuatro colores son el rojas, púrpura, marrón, oro.

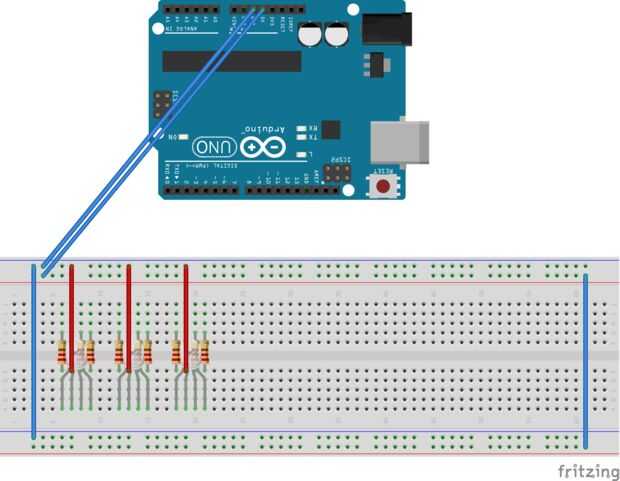

Lugar como se muestra y asegúrese de que hacer un puente sobre el boquete en el centro de la placa.
Luego necesitas los cables. Necesitas tres cables relativamente cortos. Van en la mitad superior de la incertidumbre de la protoboard la primera y segunda resistencia. El otro extremo se conecta a la línea negativa en la parte superior de la placa.
Ahora los LEDs. Si nos fijamos en las piernas, te darás cuenta que uno es significativamente más largo que el resto. Cuando te pones eres LEDs en la protoboard, desea que cada pata entrar en uno de los agujeros en la misma columna como las resistencias y los cables, como se muestra en la imagen. La pierna más larga, el cátodo común, en la columna con el cable, no de las resistencias.
Cuando haya terminado, pasar al paso siguiente.
