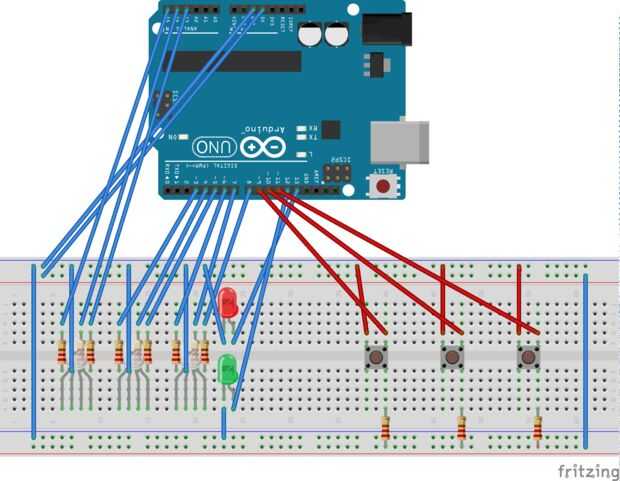

Paso 8: Añadir el botón
usted necesitará tres pulsadores, tres resistencias de ohmios de 10 K (marrón, negro, naranja, oro) y seis cables.
En primer lugar usted necesita hacer un puente sobre el boquete en su protoboard usando los botones. Cada botón tiene cuatro patas.
A continuación coloque sus resistencias. Una pierna va por debajo de la pierna derecha de la parte inferior del botón, y el otro va a la fila positiva en la parte inferior de la placa. Hacerlo con los tres resistores y los tres botones.
Luego tomar tres cables cortos. uno de los extremos de cada uno va por encima de la pierna izquierda superior de cada botón y el otro extremo del cable se conecta a la fila negativa en la parte superior de la placa.
Los tres últimos cables conectan los pulsadores a Arduino. Uno de los extremos de cada cable va por encima de la pierna derecha superior del botón, el otro extremo del cable va int a Arduino. El cable para el primer botón en hoyo 9, el segundo entra en el hoyo 10, y la última entra en el hoyo 11.
Cuando esté todo hecho, revise su trabajo y luego mover.
