Paso 6: Crear un paquete de baterías

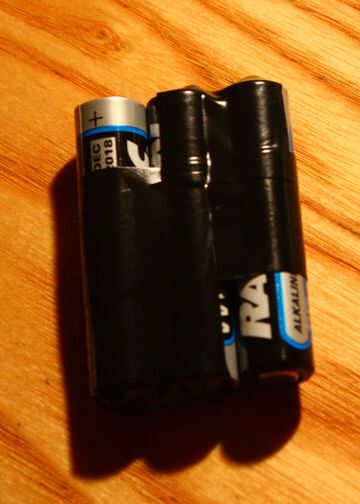

1. Alinee las 3 AAAs side-by-side y vas alternas direcciones: + - +
2. poner alguna cinta en el centro para mantener el paquete en conjunto, manteniendo los extremos abiertos

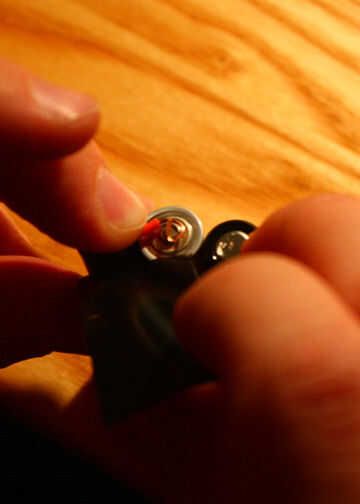

3. cortar 2 pedazos de alambre de 3/4 de pulgada. Pele los extremos y enrosca los extremos en un círculo.

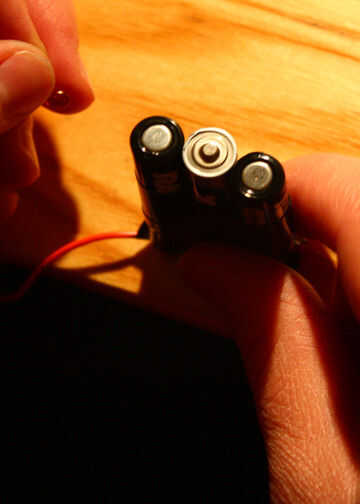

4. Coloque un alambre en el extremo de las baterías para que el metal hace contacto con un - final y + final de las pilas.
Un extremo del cable debe estar en contacto con el 1 y el otro con 2. Poner alguna cinta en mantenerlo en su lugar, manteniendo la cinta tensa y viendo el cable no se mueve.
diagrama de la batería:
1 2 3
+ - +
l l l
- + -
4 5 6
5. hacer lo mismo en el otro lado, poner el cable en contacto con extremos de 5 y 6.
6. corte suficiente cable para conectar la batería a la placa, 10 pulgadas, un cable rojo y otro negro

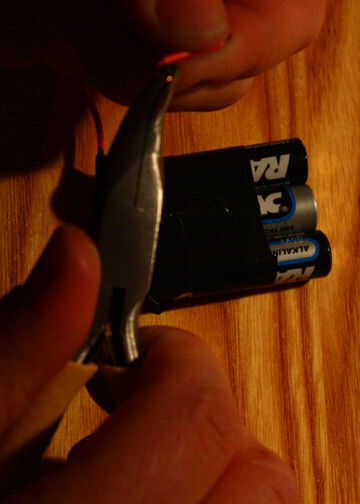

7. tira de los extremos de los cables.
8. curl de un extremo de cada uno de los cables

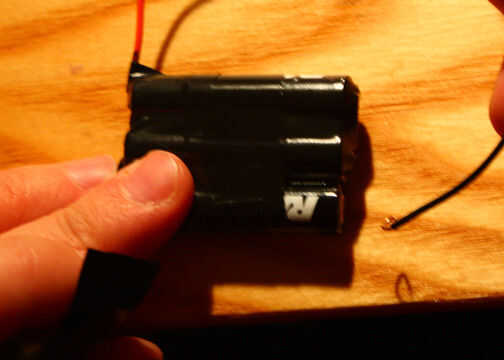

9. Ponga el cable negro rizado extremo en contacto con la posición 4 y cinta.
10. Ponga el cable rizado rojo extremo en contacto con la posición 3 y cinta.
11. Asegúrese de que todos los cables en contacto y cinta más para reducir cualquier movimiento.
12. Pruebe las conexiones conectando el paquete en tu protoboard para ver si la pantalla se comporta correctamente.
punta: si tu LCD es intermitente y extraña de actuar, las conexiones en el paquete no son lo suficientemente fuertes. Revíselos y vuelva a cinta si es necesario.
