Paso 9: Vídeo y conexión de audio

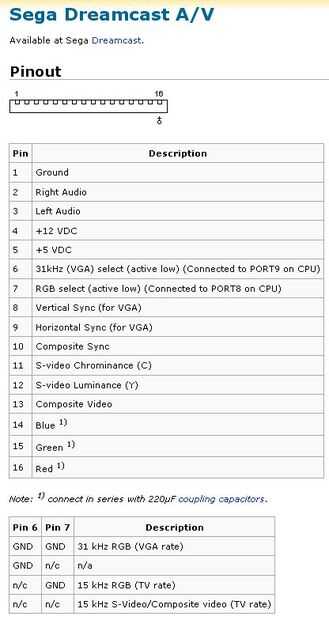

En el ejemplo de (Foto 2) era para salida VGA. Tenga en cuenta, es una buena idea usar una resistencia de 150 ohm en el V-Sync y también líneas de H-Sync si está utilizando el modo VGA y la imagen es demasiado brillante, y si la calidad de imagen no es totalmente estable, utilizan un capacitor de 220uf en cada una de las líneas roja, verde y azul (es decir RGB).

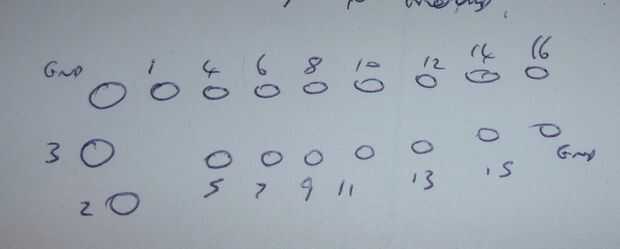

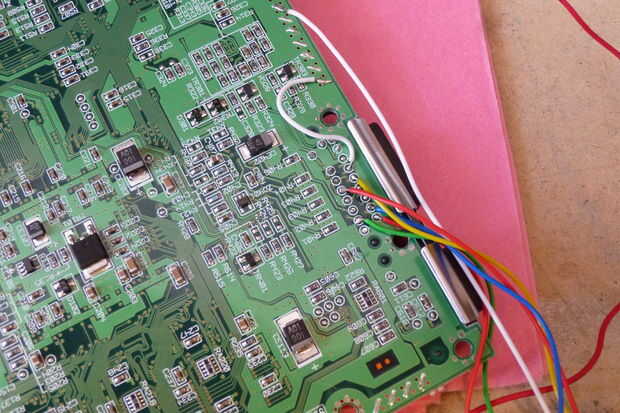

(Foto 3) es un diagrama de crudo pero el pinout para cuáles son las conexiones en la parte posterior de la Junta (es decir foto 1).
En cuanto a la pantalla, hay muchas muchas pantallas, lo que quiere idealmente es una pantalla de 7" o 8", idealmente el formato 4:3 ya que es más ancha; e idealmente escurr 7.4v, así no es necesario utiliza un regulador Step-up para alimentar la pantalla con más tensión si lo necesita. Muchas pantallas que funcionan con 12v escurr 7.4v, no todos aunque.
Yo no puedo prever un pinout la pantalla que cada uno es diferente. La sección de referencia en mi foro muestra muchas pantallas, así que en caso de duda, utilice uno de los y preguntar en el foro si necesitas ayuda (la sección del Foro de trabajo en curso de proyectos). Mismo verdadero para el audio - si la pantalla no tiene un amplificador de audio incorporado, utiliza una pequeña (otra vez, en la sección de referencia en mi foro www.made-by-bacteria.com)
