Como hacer una consola de Sega DreamCast en una batería powered portable handheld (8 / 30 paso)

Paso 8: Paso opcional - reubicar los puertos serie y vídeo

Usted no necesita hacer este proceso si no se desea la opción para conectar a un televisor externo en lugar de sólo la interna vamos a utilizar para el portátil; Si usted quiere este servicio entonces desea reubicar uno o ambos de estos puertos (no es necesario trasladar la conexión serie realmente, solo un video) así que son capaces de integrar en caso de tu portátil donde quieras ubicados.

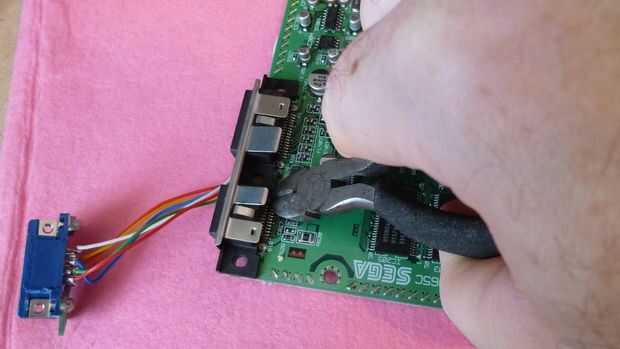

Primer paso es cortar los conectores de borde que los puertos de la Motherboard, Tarjeta madre en el lugar, dos en cada puerto (Foto 1).

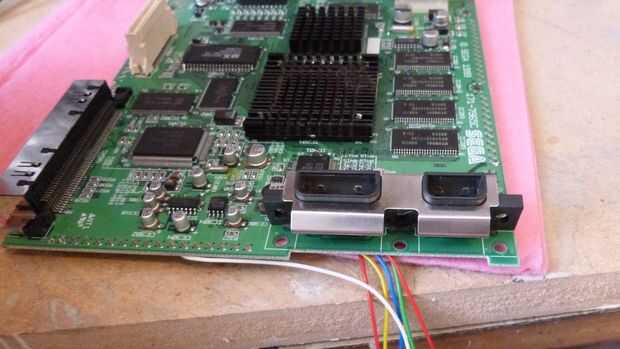

La curva de los sujetadores metálicos y levantar suavemente los puertos (Foto 2). Dóblelos hacia adelante y hacia atrás, suavemente, hasta que los pernos a presión apagado.

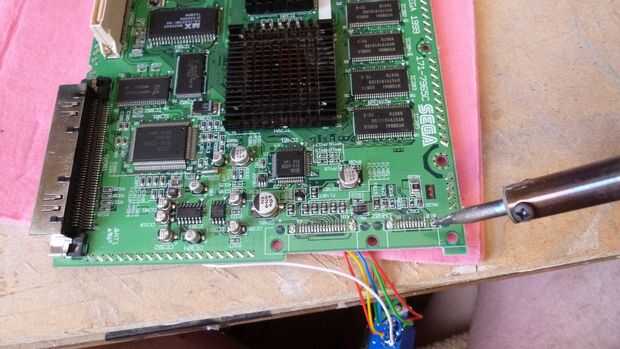

Ejecutar el soldador sobre los alfileres, quitando la parte de los pernos fijados, esto no sólo quita los trozos de escombros de metal sino también volver a soldaduras de las uniones demasiado, que por supuesto que no "puente" las conexiones (es decir cortas a través de las conexiones), si, ejecutas el soldador sobre ellas para quitar el estaño sobrante y por lo tanto el puente. (Foto 3)

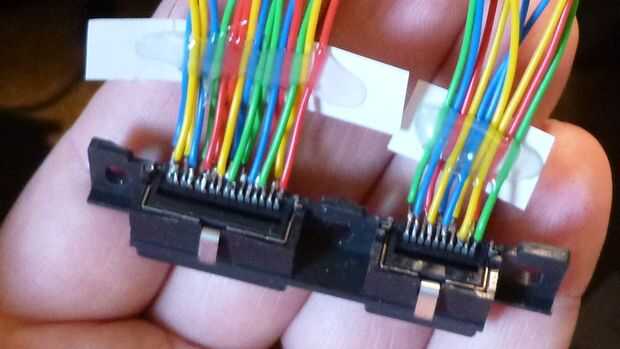

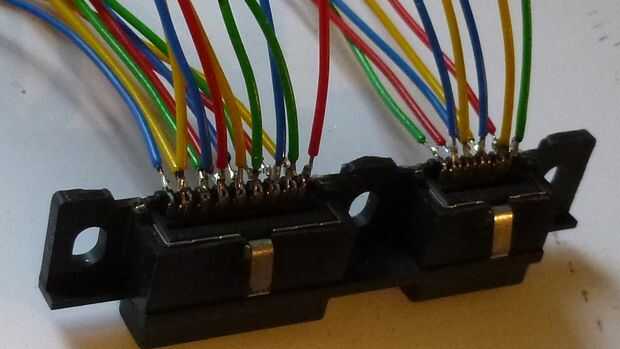

Flujo y lata las clavijas (según el paso 6) y soldar los cables a las conexiones del perno (foto 4), entonces utilice pegamento caliente para mantenerlos en posición, aviso (Fig 5) he puesto los cables plano así que es fácil ver lo que se conecta a qué; pegamento caliente pega los cables a un pedazo de papel.
