Paso 1: sobre el Display de siete segmentos

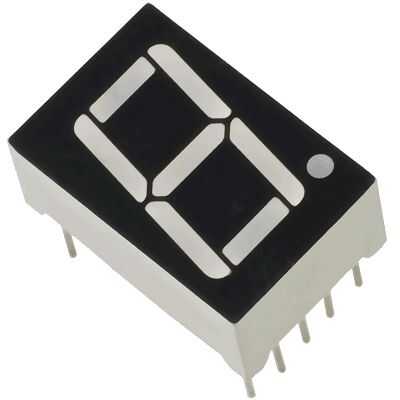

El display de 7 segmentos se compone de siete LEDs (de ahí su nombre) dispuestas en forma rectangular como se muestra (ver primera imagen de arriba). Cada uno de los siete LEDs se llama un segmento porque cuando se ilumina la parte de formas de segmento de un dígito numérico (números decimales y algunas letras) que se mostrará. Un LED adicional de 8 (esquina derecha) se utiliza a veces en el mismo paquete, por lo que la indicación de un punto decimal, (DP) cuando dos o más displays de 7 segmentos están conectados juntos para mostrar números mayores que diez.

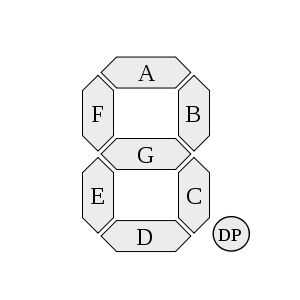

Cada uno de los siete LEDs en la pantalla se da un segmento posicional con uno de sus pines de conexión se trajo hacia fuera el paquete plástico rectangular. Estos individualmente pasadores LED se etiquetan de 'A' a través 'G' (ver segunda imagen de arriba) que representa cada LED individual. Los otros pines del LED estén conectados juntos y atado con alambre para formar un perno común.

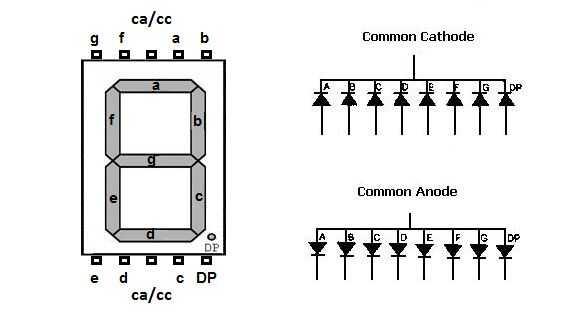

El pin común muestra se utiliza generalmente para identificar que tipo de pantalla de 7 segmentos. Como cada LED tiene dos clavijas de conexión, uno llamado "Ánodo" y otro llamado "Cátodo", por lo tanto hay dos tipos de display de 7 segmento llamado "cátodo común - cc" y "ánodo común - ca" (ver tercera imagen de arriba).
En este tutorial vamos a utilizar una pantalla común de segmentos cátodo 7.
