Cómo hacer una exhibición de segmento siete - Arduino Tutorial (3 / 5 paso)

Paso 3: El circuito

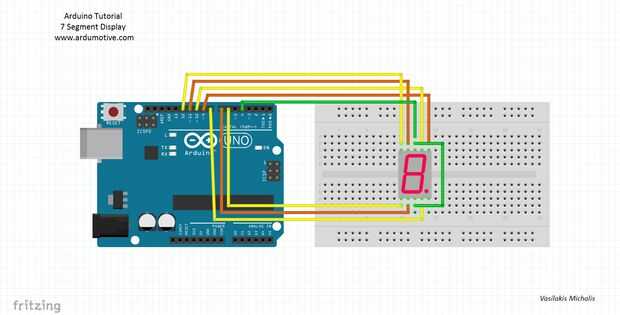

Las conexiones son bastante fáciles, ver la imagen con el esquema del circuito de protoboard.

Pinout del display de 7 segmentos:

  • 1 - "E" - Arduino pin 6
  • 2 - "D" - Arduino pin 7
  • 3 - "CC" - Arduino pin 4
  • 4 - "C" - Arduino pin 8
  • 5 - "DP"-
  • 6 - "B" - Arduino pin 9
  • 7 - "a" - pin 10 del Arduino
  • 8 - "CC" - Arduino pin 4
  • 9 - "F" - Arduino pin 11
  • 10 - "G" - Arduino pin 12

(si desea que puede conectar resistencias a cada pin - excepto "CC")
