Paso 3: Instalación de los contactos.
- Limpiar las superficies, los contactos fueron limpiadas con ISO limpia para quitar cualquier grasa.
- Calor, un soldador caliente para su uso con soldadura libre de plomo.
- Flujo. detiene la oxidación y ayuda a asegurar una articulación sin defectos.
También ayuda a mantener los objetos siendo soldados de moverse. He utilizado un par de pinzas de sujeción.

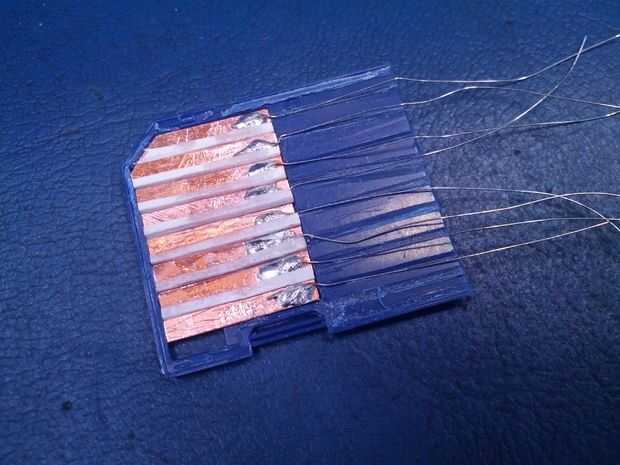

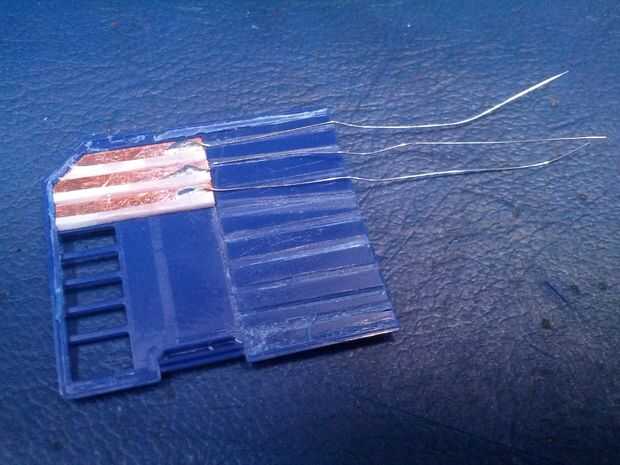

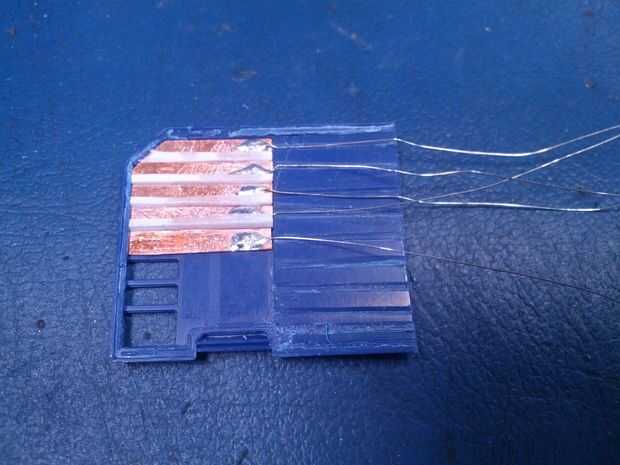

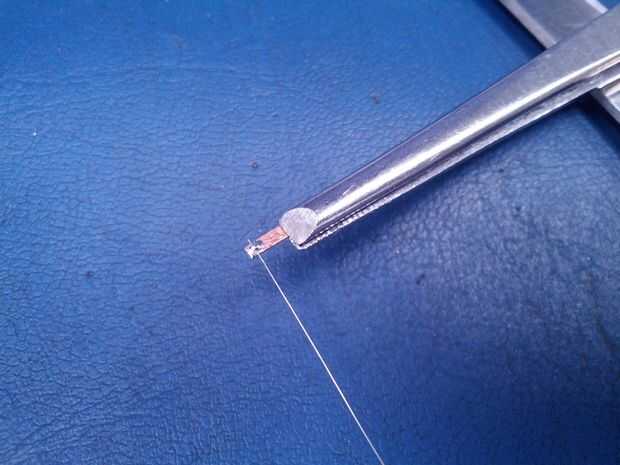

Cada contacto tiene un hilo de alambre soldado en la parte posterior del contacto.

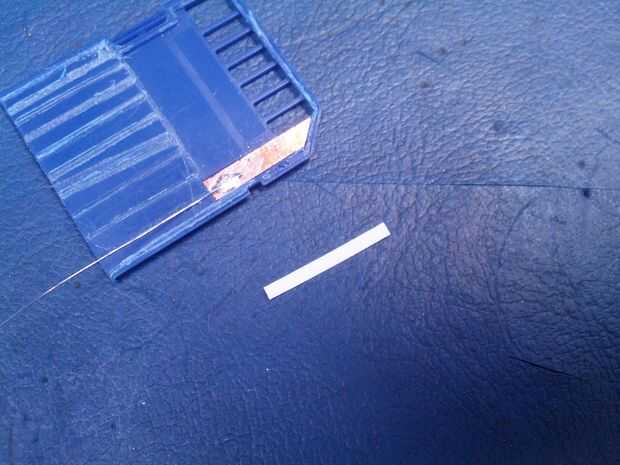

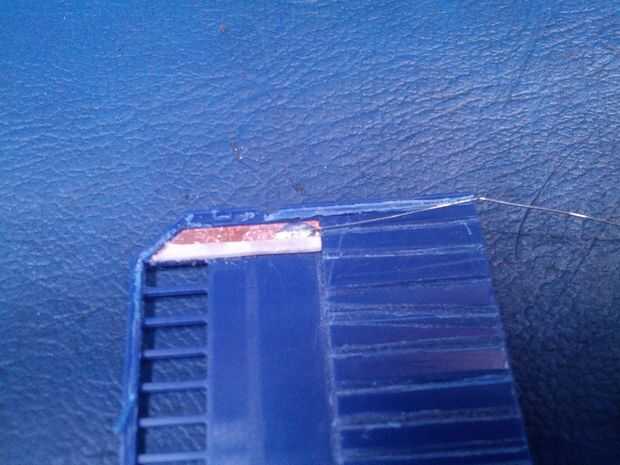

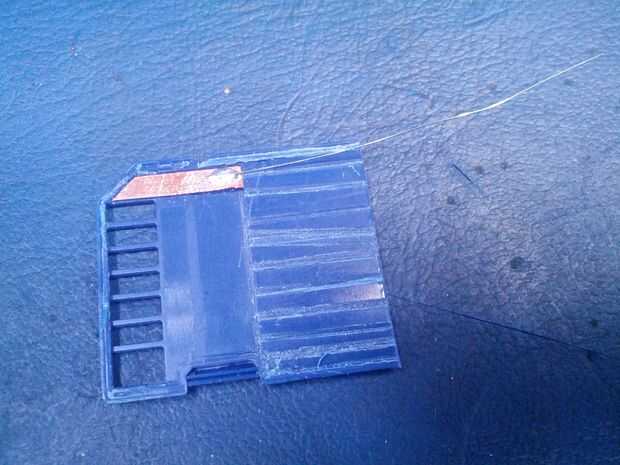

Antes de que un alambre se une cada contacto se ajusta para caber dentro de la caja de SD con una lima de aguja.
Los contactos se limpien otra vez y luego super pegados a la carcasa de la SD, tenga cuidado de no conseguir el pegamento sobre las superficies de los contactos que se utilizarán para hacer las conexiones eléctricas.

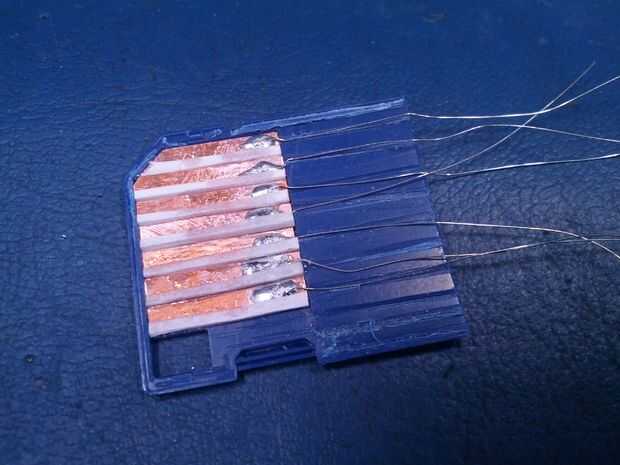

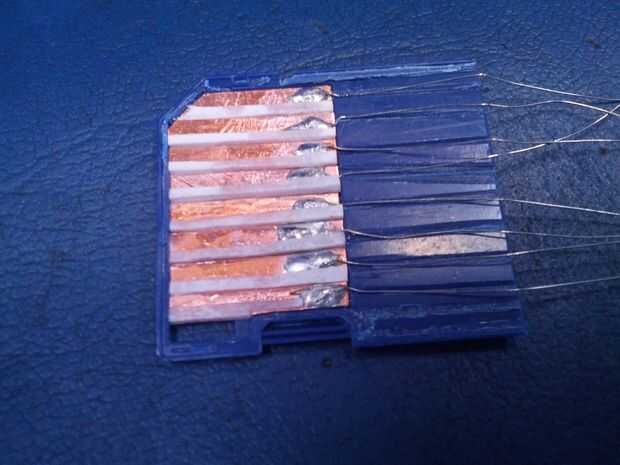

Entre cada contacto que he puesto tiras de papel de forma de L. Las tiras son de aproximadamente 1mm de ancho y 10mm de largo. Las tiras se pegan super en la parte posterior de los contactos con un lado de la L va entre los contactos.

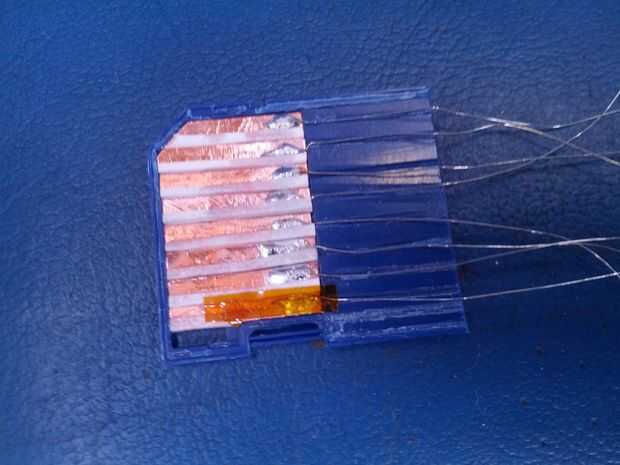

El último pin, pin 8, no tiene mucho espacio para el cable funcionar. Puse algunos Kapton cinta sobre la parte posterior del pin 7 y funcionó el cable del pin 8, en un ángulo de noventa grados, sobre la cinta.

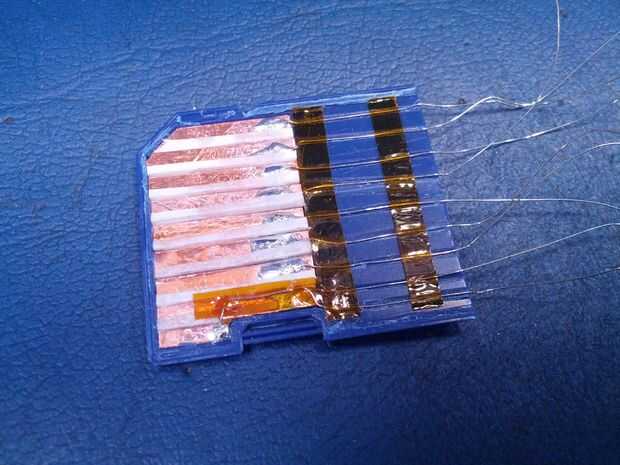

Los cables se han pegado abajo con tiras delgadas de cinta del Kapton. He puesto un espaciador de papel en la parte posterior de los contactos Esto debe mantenerlos rompa perder.
Corté a lo largo de la mitad inferior de la caja de la SD. Usaré este espacio para la soldadura en el cable de cinta.
Comparar los contactos he cabido con los de una producción tarjeta SD parece que he hecho un partido perfecto. Lamentablemente no sé hasta que tengamos más de la Asamblea completa.
Si tienes un multímetro es digno de la comprobación de cortos entre los contactos durante varias etapas de la Asamblea.
