Paso 5: Conectar los Cables

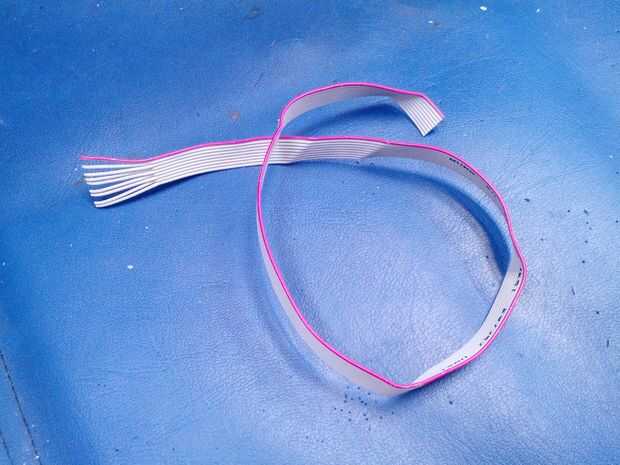

Desde el cable de cinta he separado 9 cables como una sola tira.
Hice esta tira en dos longitudes.
Aproximadamente 2cm de cada extremo de ambos cables he puesto algunos de termocontracción. El encogimiento del calor debe dejar los cables partiendo aparte más quiero que.
Para mantener los cables planos cuando el termo retráctil utilicé la gruesa base de disipador de calor de la P4 y presiona sobre el encogimiento del calor mientras.

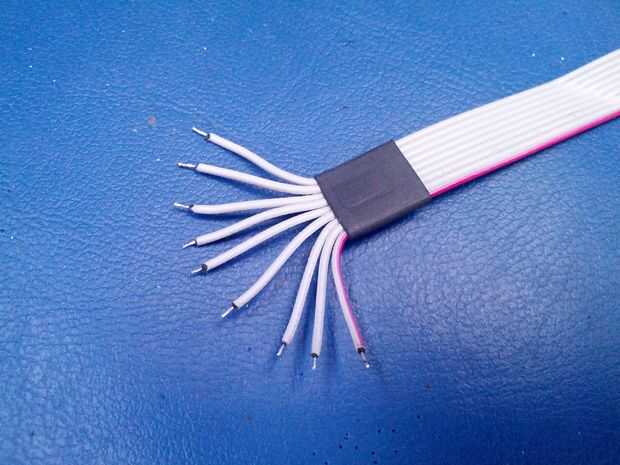

Los extremos de los cables se dividen en cables separados, y los extremos de los cables tienen 2mm de alambre expuesta antes de ser estañado con soldadura.

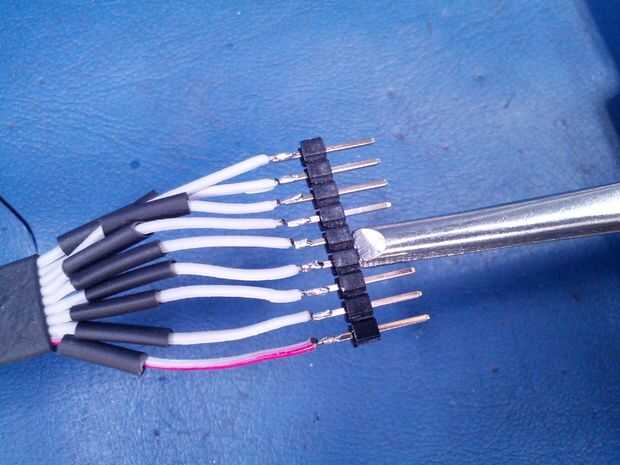

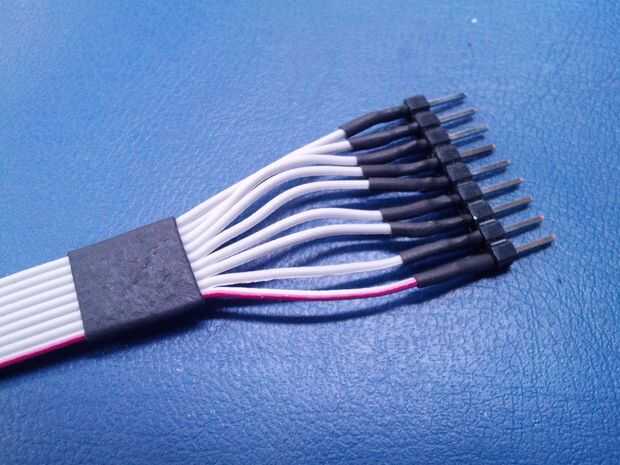

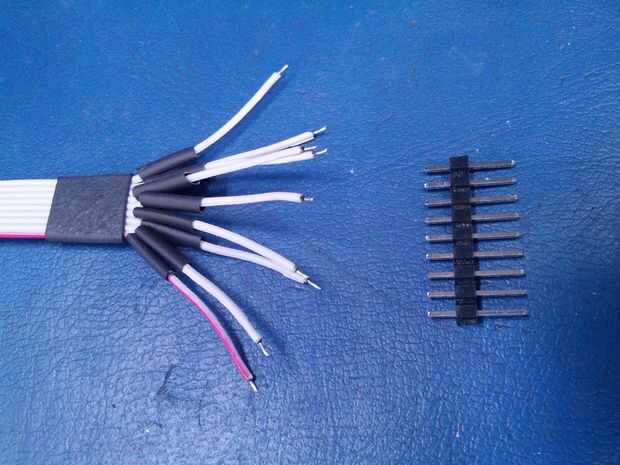

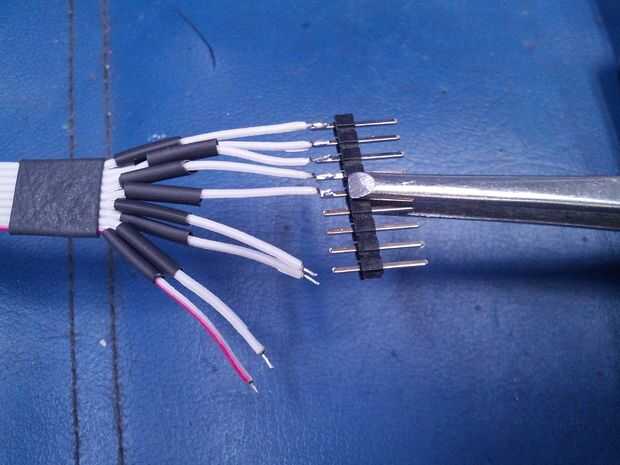

En un extremo del cable más largo he puesto longitudes de 5mm de 2mm retráctil tubo sobre los cables. A estos cables es unido a una tira de 9 pernos 2.54 milímetros espaciados. Cuando se conectan los terminales del encogimiento del calor se mueve hacia arriba para cubrir las conexiones y luego se aplica calor para encogimiento de los tubos.

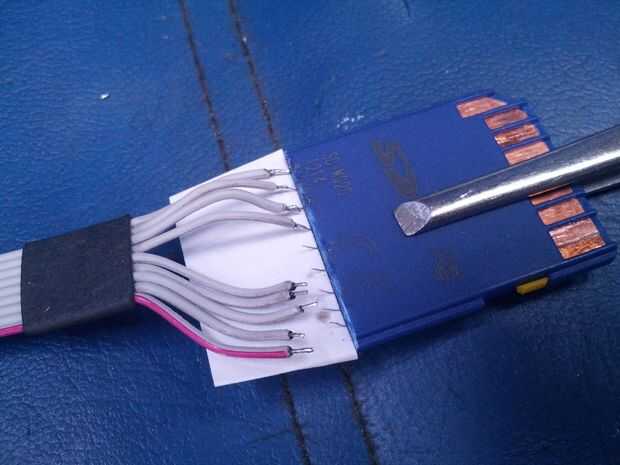

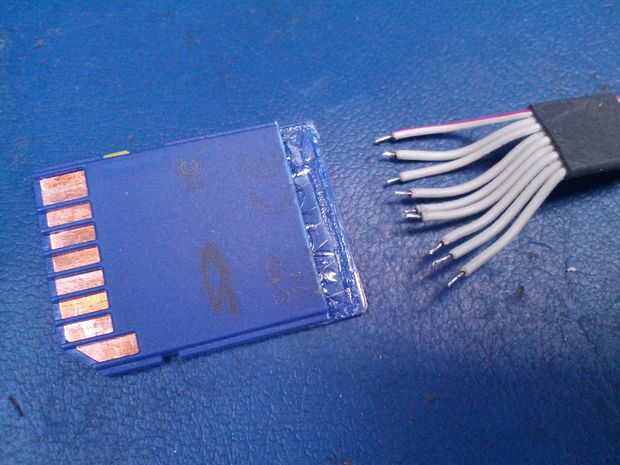

En el otro el cable más largo atribuyo la tarjeta SD.

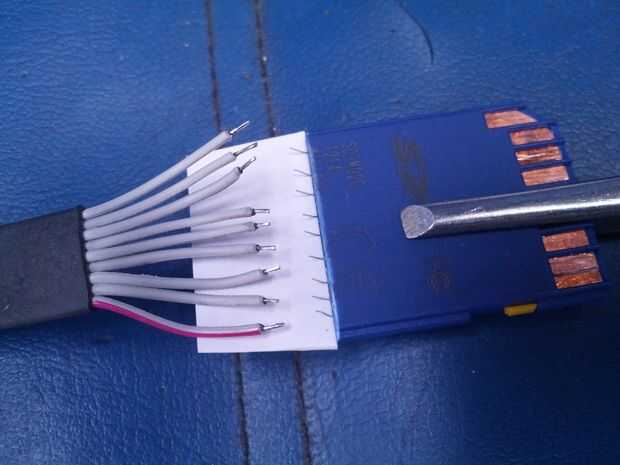

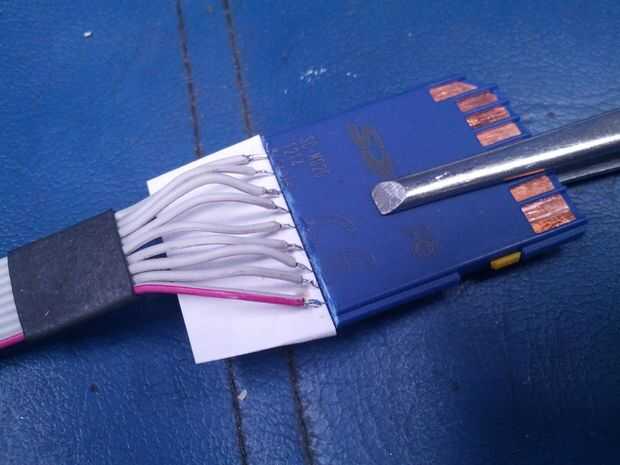

Para que sea más fácil ver los cables he deslizado un poco de papel de desecho detrás de los cables desde la tarjeta SD.
Esto es una parte muy delicada. No precipitarse cuando para soldar en la SD Card que seguro que la tarjeta se mantiene firme y Compruebe la alineación de un par de veces antes de comprometerse para el empalme de la soldadura.
Una vez todas las conexiones he tejido una tira fina de Kapton cinta entre los cables. Esto debe ayudar con cualquiera cortocircuitos.
Sobre las conexiones he colocado una tira de espuma fina.

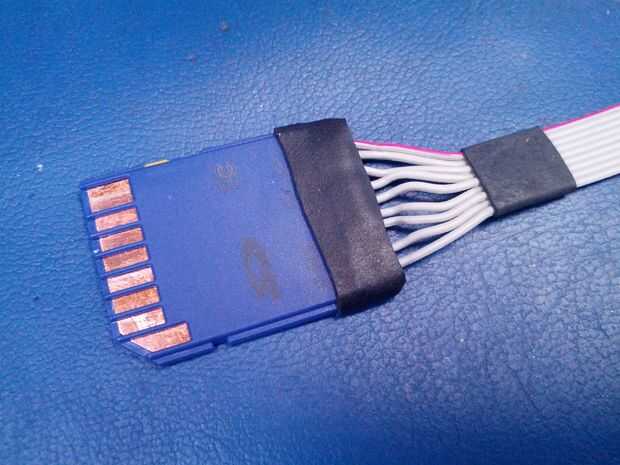

El siguiente es una sección del encogimiento del calor. Cuando se reduce el encogimiento del calor comprimirá en la tira de espuma y ayudan a mantener las conexiones secure. Ayuda a presionar ligeramente, mientras que el encogimiento de calor establece.

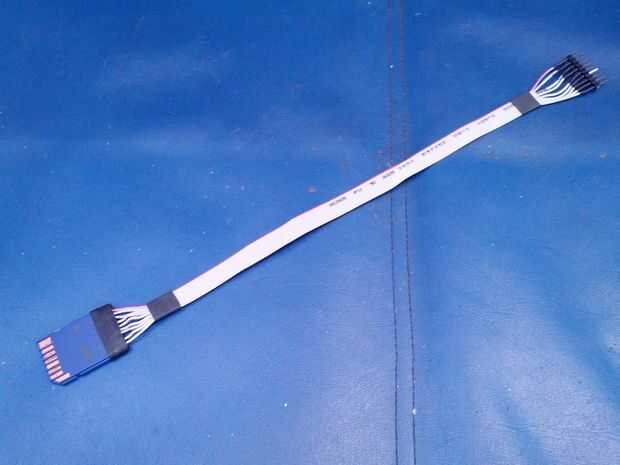

El cable más largo está ahora completado.

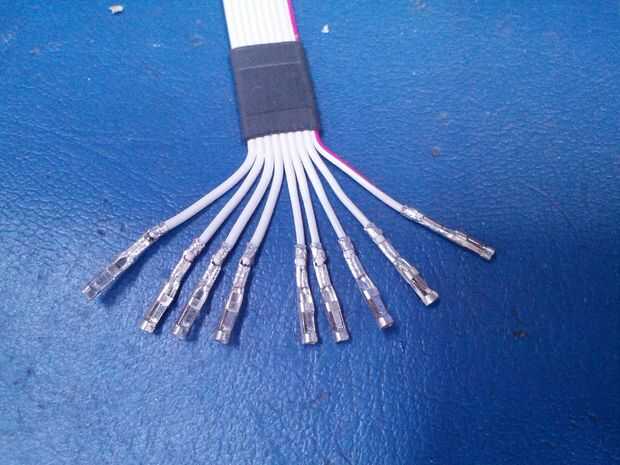

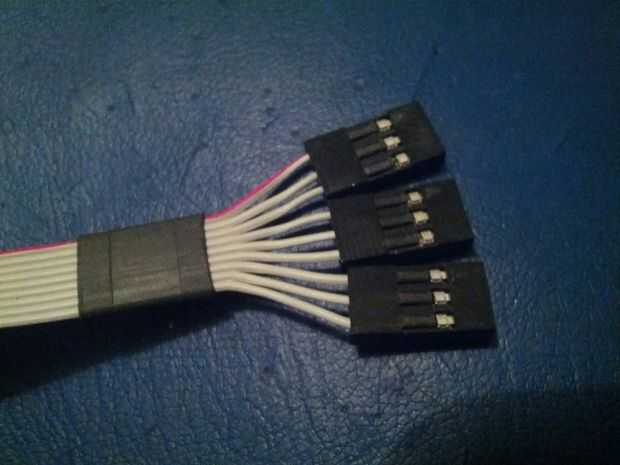

A un extremo del cable corto Conecte conectores hembra de Dupont a cada cable.
Hay nueve cables he utilizado tres carcasas de plástico de 3 pines para incluir los conectores desnudos.

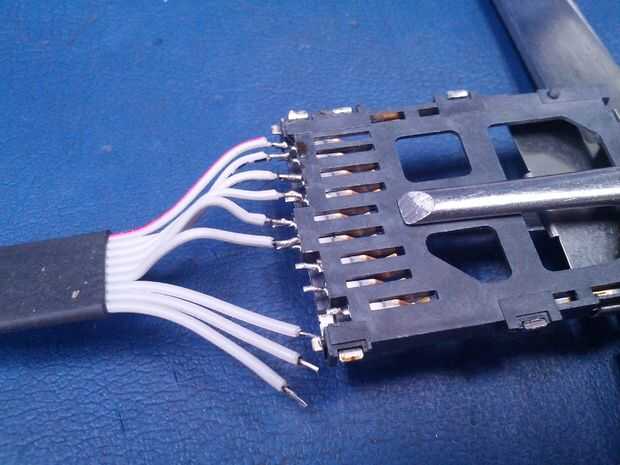

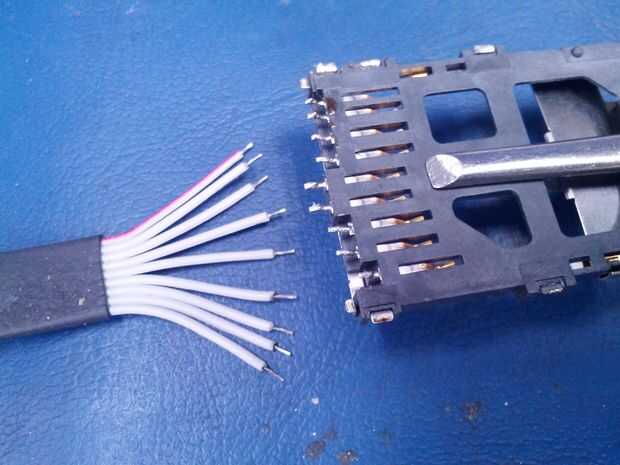

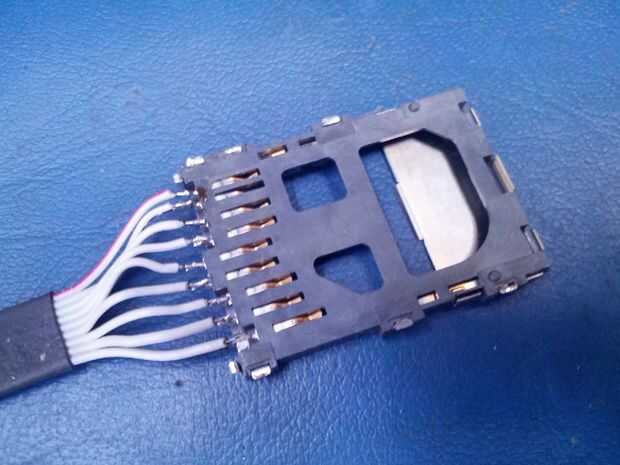

En el extremo opuesto de los conectores irá la ranura para tarjeta SD previamente extraída el desecho PCB.
Antes de soldar cualquier alambre Asegúrese de comprobar que las conexiones se realizan en el orden correcto.
Ahora debe tener ambos los tramos terminados.

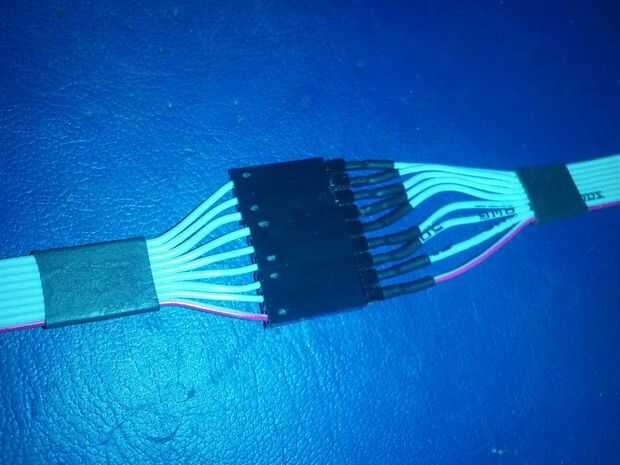

¡ Únete a los dos juntos para terminar la extensión!
He puesto una junta en mi extensión como un uso específico para él. No necesitas tener el cable partido así podría hacerlo como una sola pieza.
