Paso 3: Preparar las tablas de cargador

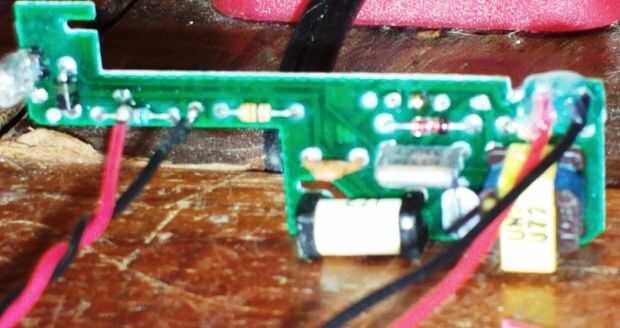

Pegamento caliente alrededor de la base de los cables para evitar que interrumpiendo mientras trabaja con la Junta.
Los cables amarillos, azul y verdes no son necesarios para este proyecto por lo que se les pueden cortar el.

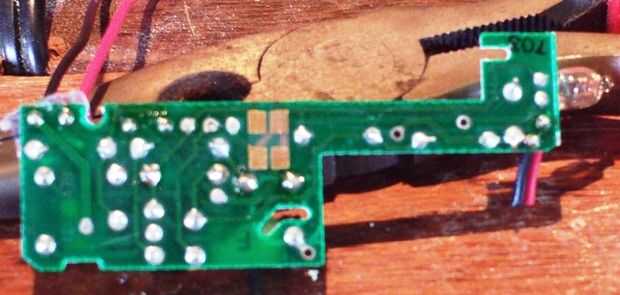

Conecte los pads y alto voltaje hacia fuera los alambres como se muestra en las fotos.

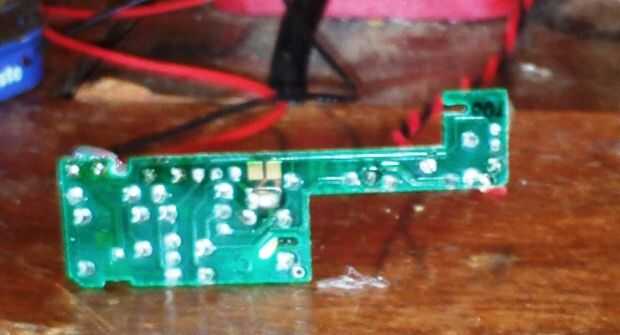

Asegúrese de que cualquier flujo de soldadura se retira de los tableros. El HV se arco a través del flujo y puede coger el tablero en el fuego! Por lo general se arco en la parte estrecha de la Junta por los cables de salida de alto voltaje.
Recomiendo eliminar el fundente con un cepillo de dientes y alcohol.
Después de que la junta esté seca debe ser probado. Para probar se gancho un voltímetro a la salida y conecte 3 voltios de 2 pilas AA a la entrada.
Utiliza las pilas mantendrá la corriente baja por lo que la Junta no freír inmediatamente si hay un problema.
El voltímetro debe leer más de 350 voltios. Si arcos, no obtendrá todo el flujo fuera del tablero.
Una vez que la Junta está conectada a una fuente de alimentación de 3.3 que debe poner hacia fuera más de 400 voltios.
