Paso 2: Poco de teoría
Tenemos que hacer un poco de consideraciones mecánicas y eléctricas.
Mecánica-

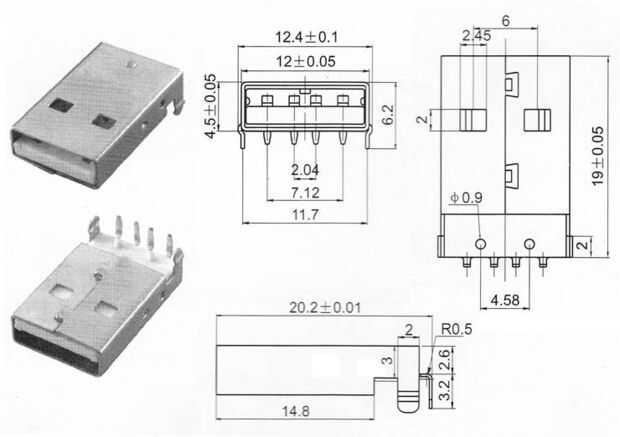

Hay 4 pines en un conector macho USB tipo A, distancia entre ellos no es uniforme, mira en la imagen adjunta. el espacio entre el pin número 1-2 es 2,54 mm, 2-3 es de 2,04 mm, 3-4 es de 2,54 mm. Estándar de la echada del propósito General circuito Board(GCB) y breadboards es 2,54 mm.
Conector no se ajusta exactamente o directamente en la GCB, tenemos que estirarlas un poco.
Eléctrico-
configuración de pines- como usted puede ver en imagen adjunta externo más pins son 5V y GND y pasadores interiores D + y D-. vamos a usar 5V y GND pernos.
OK, tienes 5V pero cuanta corriente. Para USB 1.x y 2.0 actual está limitada a 500 mA, para USB 3.0 sus 900mA. Así si el circuito bajo prueba demanda actual que es menos entonces esta clasificación, no que nunca quede sin baterías. Tensión de alimentación puede variar desde 4.75 V - 5,25 V en el caso de USB 1.x y 2.0, 4.45 V - 5,25 V en el caso de USB 3.0.
