Paso 2:
ahora permite hace un kit de faros cableado relés:

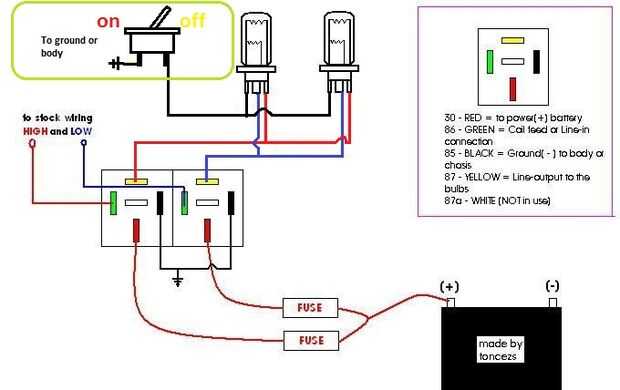

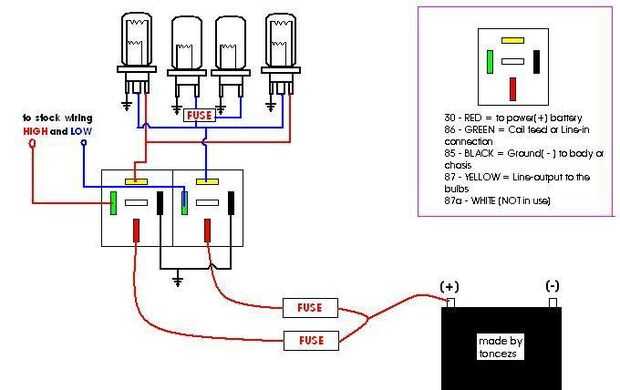

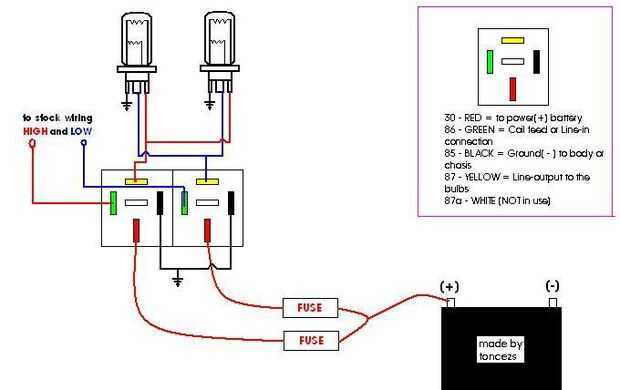

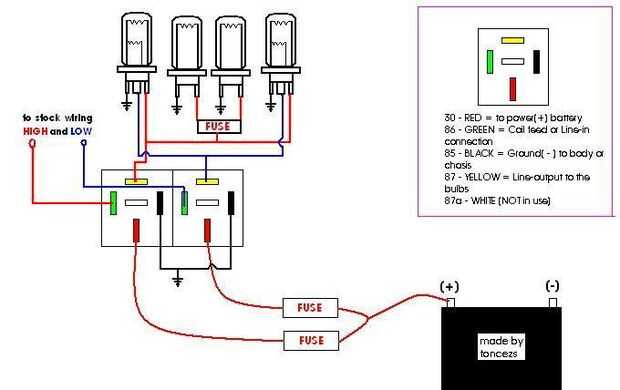

Primero estudiar los 3 esquemas que usará como guía sobre cómo quiere construir su cableado...
1 medida de la longitud del cable que necesita desde el cableado común va a la izquierda a derecha si la batería está en la derecha luego el cableado debe comenzar en el faro de derecha a izquierda...
2 Si la batería es en faro izquierdo comienza de izquierda a derecha de la carretera...

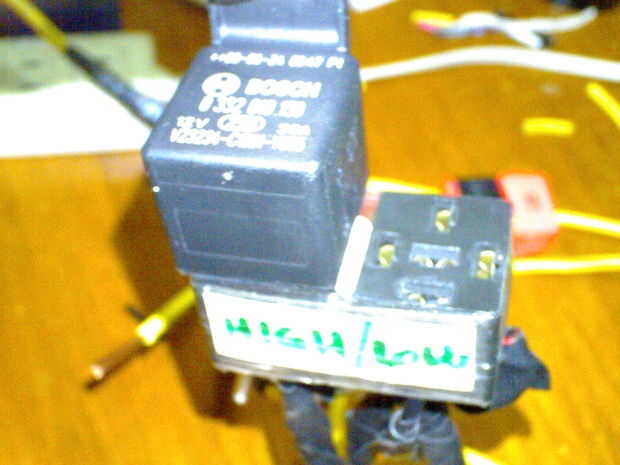

3 ahora preparar su zócalo de relé o terminales y cables... im usando el zócalo por lo que será fácil de quitar el relay si está roto o daño...
4. Corte el aislamiento del cable todo en el Relais zócalo no que muy cerca de 1 pulgada... el 87a y el alambre central en el zócalo de relé que tenemos no uso solo la cinta o usted puede cortar...
5 ahora cortar el cable de su auto a la longitud que usted necesita y una cosa hacer un extra de 3 pulgadas en el cable cortaron por lo que se puede extender se quiere poner en...

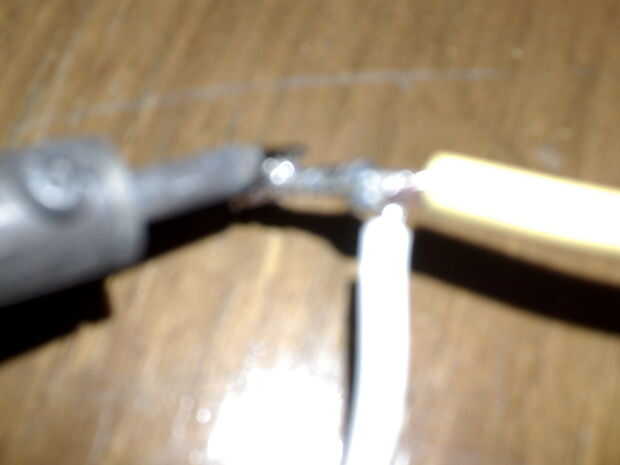

6 después de cortar el alambre del auto... cortar todo un lado del cable de su auto cerca de 1 pulgada
entonces el otro extremo es para los terminales...

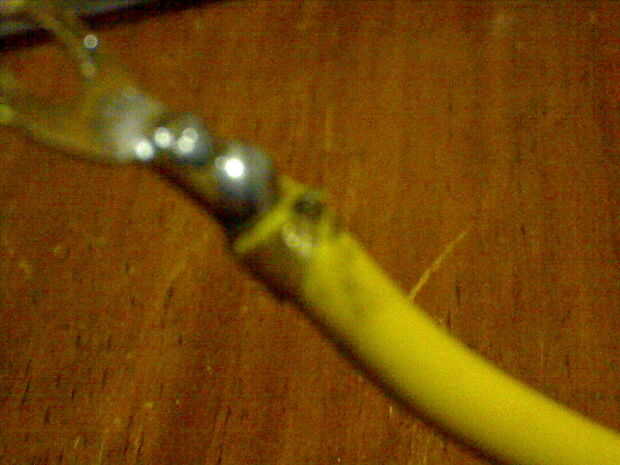

7 preparar su portafusible 2 Corte el aislante de 1 pulgada. Pulse y gire los dos cables desde el porta fusibles luego gírelo otra vez en el cable de enchufe relay donde está la energía de 2 (+) 30... los conectados entonces soldadura E.tape o encogimiento del tubo entonces obtener su rebanada terminal de anillo del extremo del alambre alrededor de 1/2 pulgada y prensar el terminal con la herramienta que prensa... Yo sólo uso mi pico largo para hacerlo... luego poner algunos E.tape o tubo del encogimiento.
8 ahora listo su papel y lápiz/bolígrafo para hacer su etiqueta de... escribir en alta, alta salida, baja-en, bajo-OUT luego cortarlas... obtener su cinta transparente y luego poner a tu corte de etiqueta al cable designado.
9 obtener los cables marcados con baja de toque y girar a la bobina de alimentación (cableado de la línea, valores) de donde debería estar su relé de baja luego de la soldadura y E.tape o uso un encogimiento del tubo. entonces el otro extremo del cable que necesita la mujer espada rebanada terminal el cable de 1/2 pulgada y luego prensar el terminal con la herramienta que prensa... Yo sólo uso mi pico largo para hacerlo... luego poner algunos E.tape o tubo del encogimiento.
10 obtener los cables etiquetados con alta en tap y girar a la bobina de alimentación (línea de acción cableado) desde donde su alta debe ser luego de la soldadura y E.tape o uso un encogimiento del tubo. entonces el otro extremo del cable que necesita la mujer espada rebanada terminal el cable de 1/2 pulgada y luego prensar el terminal con la herramienta que prensa... Yo sólo uso mi pico largo para hacerlo... luego poner algunos E.tape o tubo del encogimiento.
11 obtener los cables etiquetados con 2pcs baja pulsación y gire a la 87(line-OUT) donde su relé de baja debe ser luego de la soldadura y E.tape o utilizan un tubo del encogimiento. entonces el otro extremo del cable necesita el hombre la espada rebanada terminal el cable de 1/2 pulgada y luego prensar el terminal con la herramienta que prensa... Yo sólo uso mi pico largo para hacerlo... luego poner algunos E.tape o tubo del encogimiento.
12 obtenga los cables etiquetados con 2pcs alta pulsación y gire a la 87(line-OUT) donde su relé de alta debe ser luego de la soldadura y E.tape o utilizan un tubo del encogimiento. entonces el otro extremo del cable necesita el hombre la espada rebanada terminal el cable de 1/2 pulgada y luego prensar el terminal con la herramienta que prensa... Yo sólo uso mi pico largo para hacerlo... luego poner algunos E.tape o tubo del encogimiento.

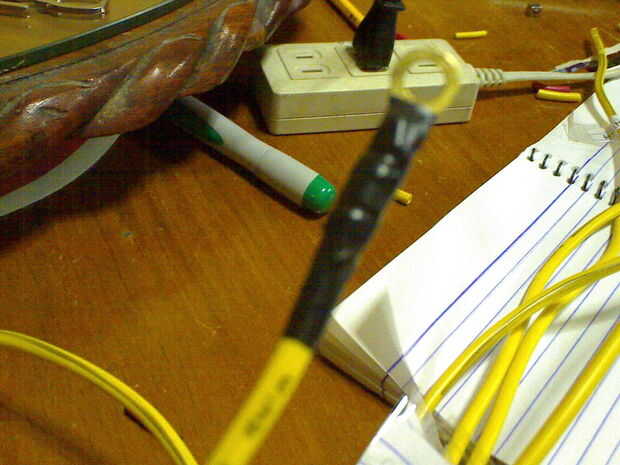

13 ahora los cables para NEGATIVE(ground) Obtén los dos extremos de la toma de y torcer luego y luego añadir otro cable entonces tuerza el cable y luego de la soldadura y E.tape entonces obtener su rebanada terminal de anillo el extremo del alambre alrededor de 1/2 pulgada y luego prensar luego pone algunos E.tape o tubo del encogimiento.

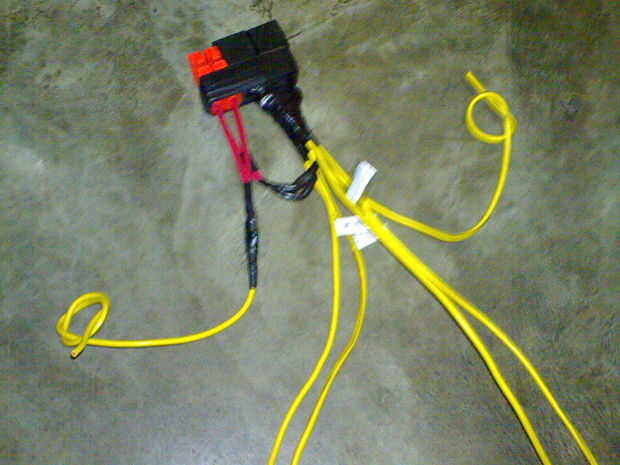

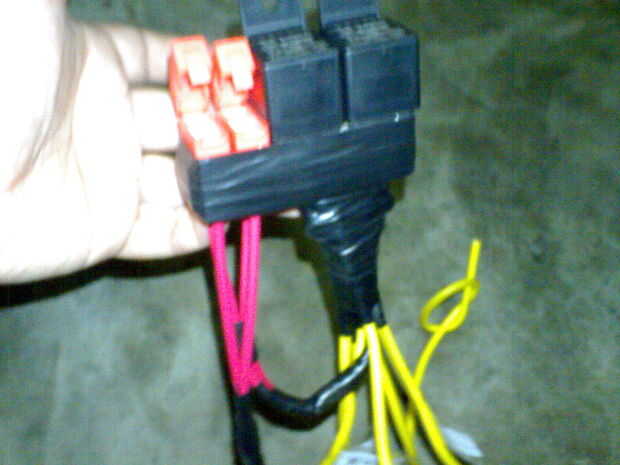

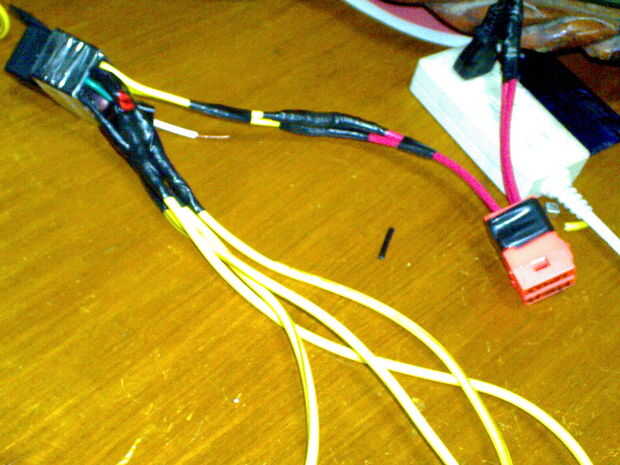

14 donde casi acabado si ya cinta su zócalo correspondiente para hacerles un par que es bueno... y ahora tienes que pensar si quieres emparejar los fusibles al relé... como yo lo hice es aceptable o lo que mejor suites... a continuación listo en su primera linterna DIY kit de relés de cableado.
Pregunta: ¿por qué necesito un zócalo del bulbo de cerámica?
Respuesta: Si usted tiene o a actualizar las bombillas a un alto voltaje necesita que éste así no se derrita su zócalo de plástico del OEM... Si usted tiene miedo de cortar su OEM hay un zócalo de cerámica de listo que se puede comprar.
Pregunta: ¿Cómo puedo conectar mi kit de relé de sacar?
Respuesta: primero retire la conexión del negativo de la batería... entonces si tu cableado viejo es accesible entonces su buena... pero si no tiene que quitar la linterna al ceder su cableado si todo está lista y ahora tienes un acceso a su viejo cableado de la linterna...
antes de retirar el terminal 2 que conecta su viejo cableado de alta y baja a la bombilla. recordar o hacer una etiqueta de lo que es o whre su alto o bajo debe conectarse y no tocar o quitar cualquier otra cosa pero primero poner algunos E.tape en el otro lado de la terminal donde el cableado viejo... basta con el cielo y después quitar la vieja conexión. ahora Conecte su nuevo kit de cables a un lado de su cableado viejo o acciones... Recuerde que su coilfeed(LINE-IN) es con una hembra terminal ahora conectar la terminal al macho hembra entonces E.tape ellos conecten la línea de salida para alta y baja, va a la bombilla y luego lo mismo hacia el otro lado de la linterna... ahora conectarse el cable positivo de la #30 positivo entonces el cable negativo de la batería desde el relé ir al cuerpo/chasis o negativo de la batería y prueba si consigues la conexión correcta...
después de confirmar que tiene la correcta conexión y listo...
Consigue ahora una lata de soda disfrutar de tu trabajo porque hizo un gran trabajo!!!!!!
