Paso 2: Hacer el PCB

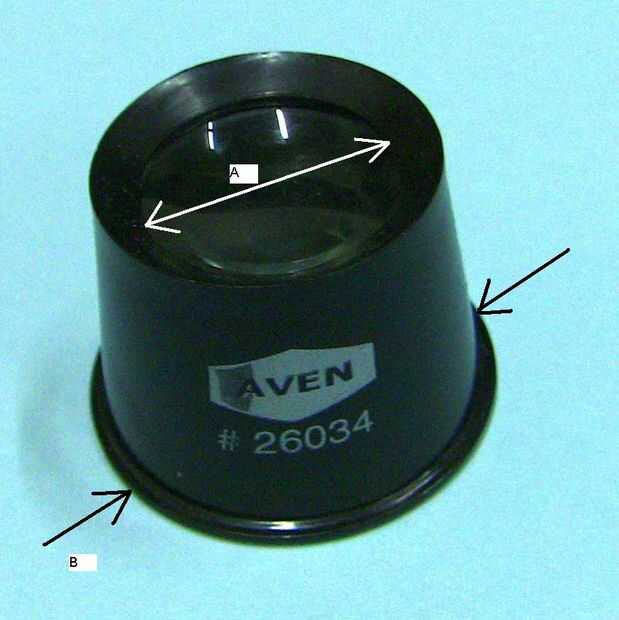

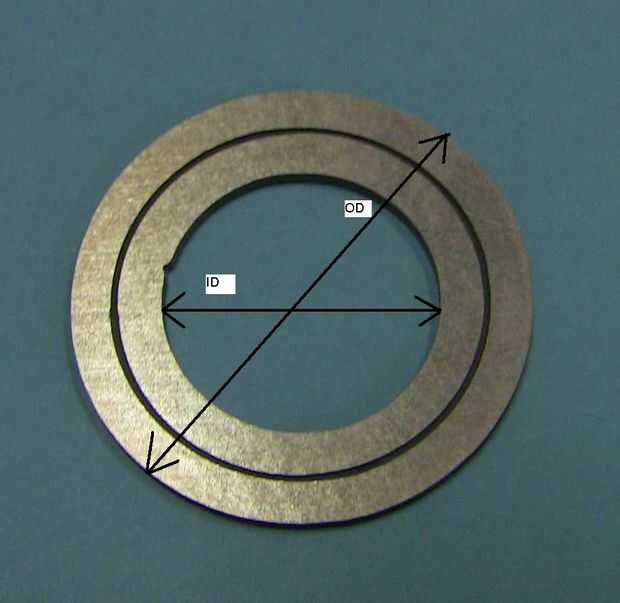

Medir el diámetro de la lente y el diámetro de la llanta de la lupa. Que ser el diámetro de la lente A y B el diámetro de la llanta. El diametro interno (ID) de la placa anular debe ser igual a la A y el diámetro exterior de la placa anular debe ser igual a B.
Un archivo de brd eagle para nuestro PCB anular puede descargado de este instructable y utilizado como es o modificado para las dimensiones de su lupa especial.
Utilizamos una fresadora Modela para cortar la placa, pero con un poco de esfuerzo y paciencia, usted puede realmente hacerlo manualmente con una herramienta de máquina y dremel taladro para separar el cobre en dos bandas concéntricas circulares.
