Paso 3: Soldar los LEDs y las resistencias
![]()
![]()
![]()
Una vez que tienes el PCB hecho, su tiempo para preparar los LEDs. Tuve algunos LEDs SMD blancos en paquete PLCC. Pero el tamaño no es crítico. Hacer cualquier tamaño como 0805 1206. Aunque un paquete de LED más grande es más fácil soldar. Del mismo modo, la resistencia, un gran paquete se recomienda aunque usé tamaño 0805 ya es lo que tenía y fue bastante fácil a esta pequeña resistencia de la soldadura.

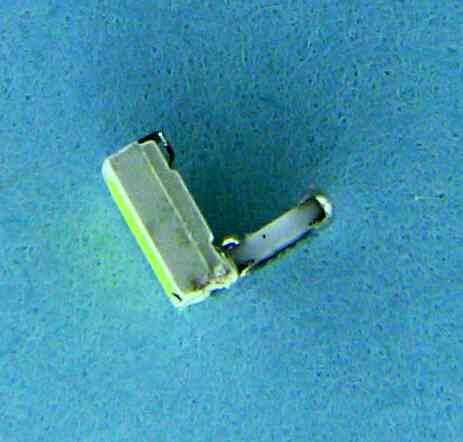

Suelde el LED y el resistor en ángulo recto como se muestra en la fotografía. Necesita 8 dichos pares de LED-resistor.
Asegúrese de que se suelda el resistor para el ánodo del LED. No quieren una mezcla de pares con resistencias soldadas al cátodo de LED.
