Paso 2: Montar el circuito de LED
- Desconectar la placa Arduino desde cualquier equipo o fuente de alimentación.

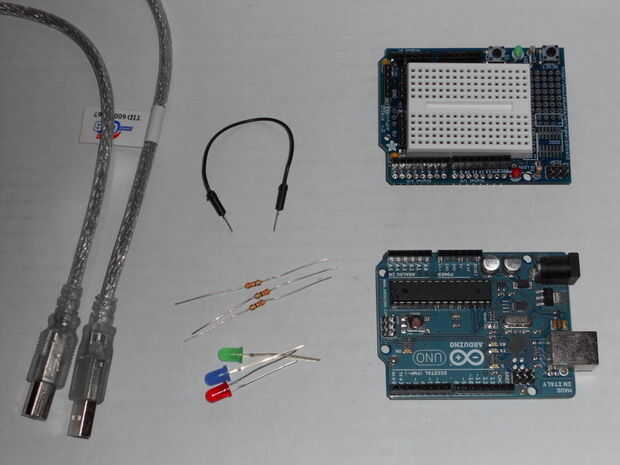

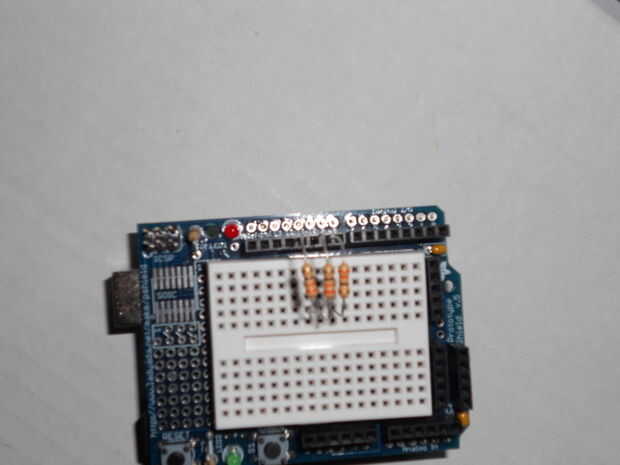

PRECAUCIÓN: contacto eléctrico accidental podría dañar los componentes. Asegúrese de que el Arduino no funciona cuando los componentes de cableado. - Conecte las tres resistencias de pines 9, 10 y 11 para separar filas en el protoboard.

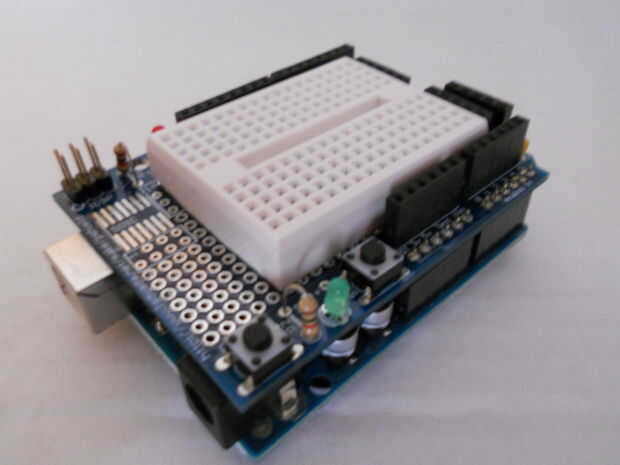

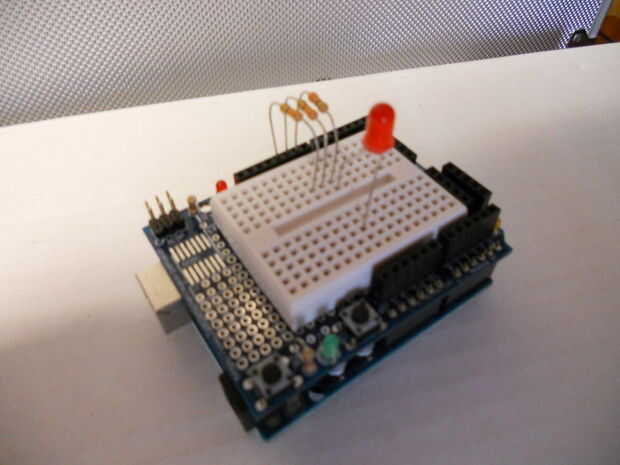

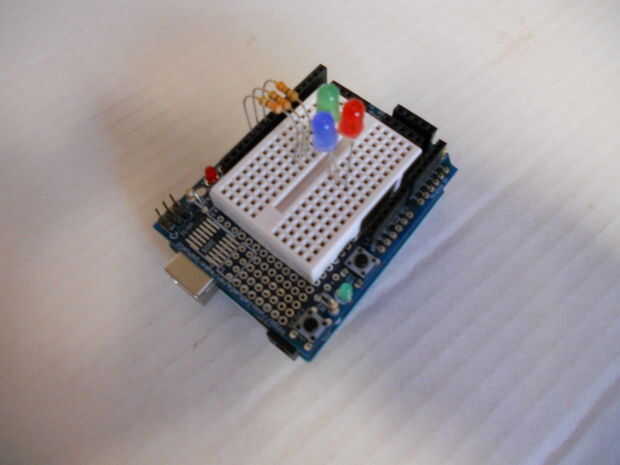

- Conectar los ánodos de los LED de tres para las tres filas de las resistencias y los cátodos a una fila común.

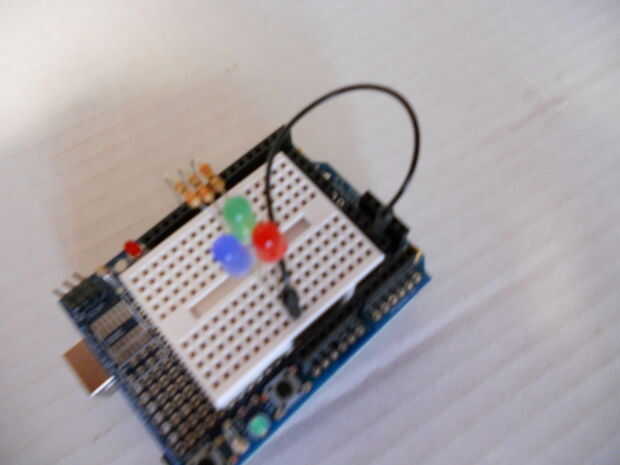

Nota: El ánodo es el cable más largo de un LED, y el cátodo es la más corta. El LED no se dañe si está conectado al revés, simplemente no se enciende. - Conectar los cátodos de los LED a tierra (GND).
PRECAUCIÓN: las resistencias se utilizan para reducir la corriente para el LED. No conecte un LED directamente de una fuente de tensión a la tierra, ya que esto puede dañar el LED.
Verifique que el cableado es correcto antes de continuar. Incorrectamente cableados circuitos pueden causar la placa Arduino al cortocircuito de la conexión USB. Si esto sucede, el puerto USB puede desactivar sí mismo. Si se desactiva el puerto USB de la computadora, reinicie el equipo.
