Paso 3: Hacer el chasis de aluminio

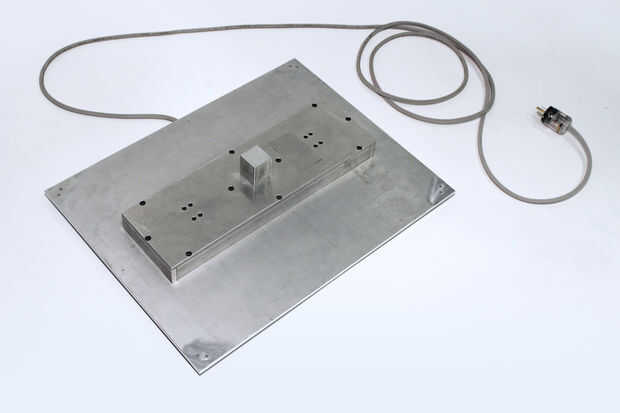

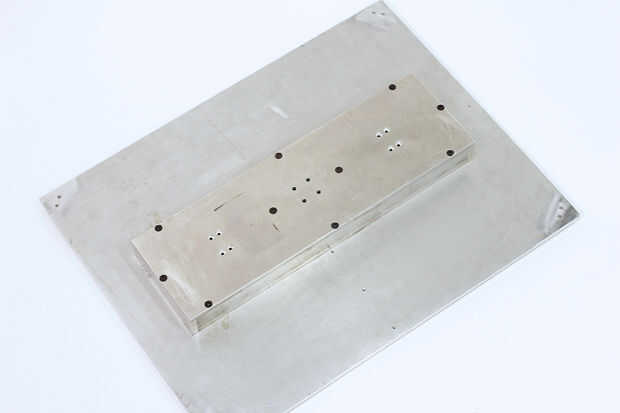

El chasis de aluminio es la base para la mesa-sin mesa. Es compatible con el papel que se apila encima de la mesa-sin mesa y también incluye los motores y la electrónica que le permiten moverse. La forma es simple, puede dividirse en 5 partes:
- la placa del chasis, que es del mismo tamaño que el papel (17.5 x 22.5 pulgadas)
- la caja para sostener los componentes electrónicos (17.5 x 5.25 x 1,67 pulgadas)
- el cubo superior para sostener el resto del papel (1.5 x 1.5 x 1.8 pulgadas)
- una puerta debajo de la mesa-no-mesa para tener acceso a los componentes electrónicos
- y 4 ruedas pequeñas bolas metálicas que sirven como balanceo de las ruedas de la mesa-sin mesa.
El proceso general consistió en cortar las piezas a medida y montar con los tornillos.
En primer lugar, teníamos que cortar la placa de aluminio para los tamaños adecuados para cada pieza. Hemos encontrado una tienda de metal cerca de nosotros y les envió los dibujos. Dejamos hacer el corte y la Asamblea, que se hizo con los tornillos.

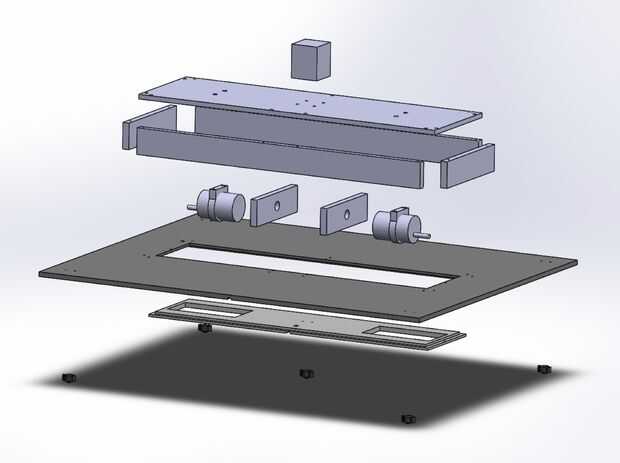

Los pasos fueron los siguientes para el montaje:
A - Atornillar la caja para la electrónica
B tornillo de la caja para la electrónica a la placa inferior
C - agregar el poste cuadrado con tornillos
D - Use tornillos para montar la puerta en su lugar

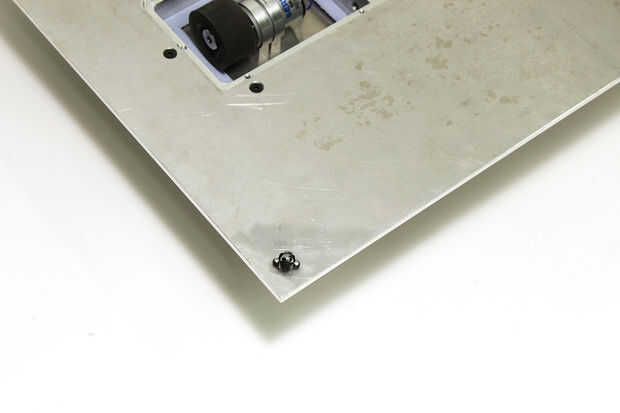

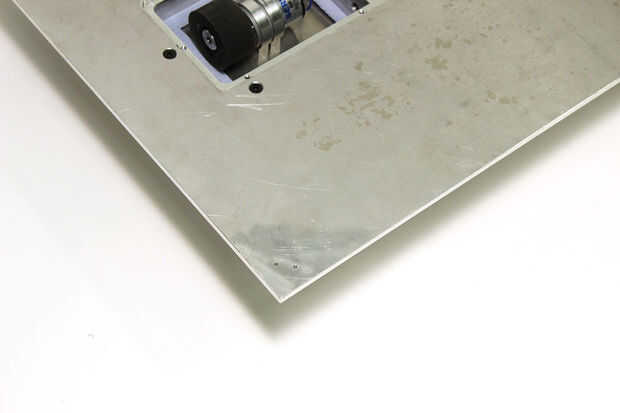

El último paso, lo que hicimos nosotros, fue para unir las ruedas pequeña bola de metal en el chasis. Utilizamos pequeños tornillos para fijarlos, uno en cada esquina.

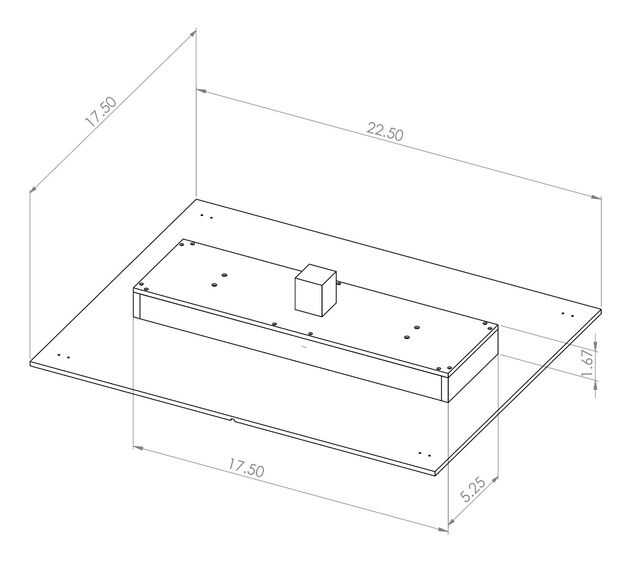

Hay el dibujo de las dimensiones del chasis, así como los archivos de SolidWorks para las piezas y montaje.
