Paso 2: Diseño de la cuchilla y el mecanismo
Ahora es el momento de diseñar su
carpeta. Voy a hacer una carpeta de fricción ya que es en gran medida el estilo más simple de cuchillo plegable y no tarda mucho en hacer. Un proyecto más complejo en el futuro podría ser hacer un diseño de la cerradura de marco para un cuchillo como este.

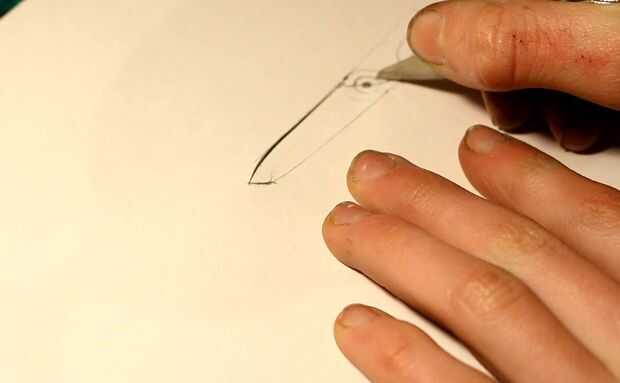

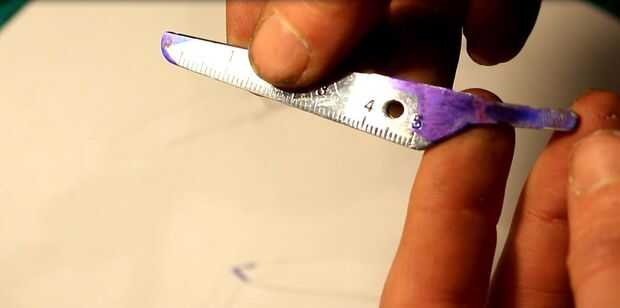

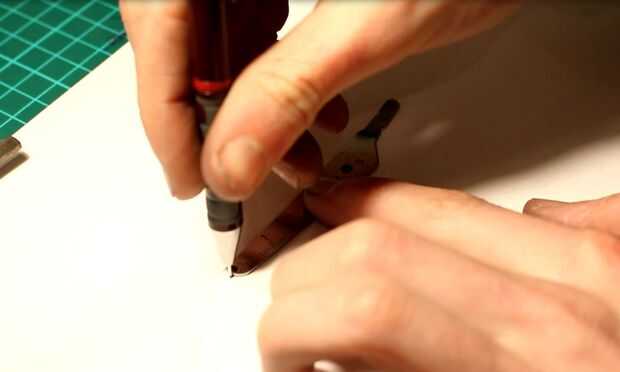

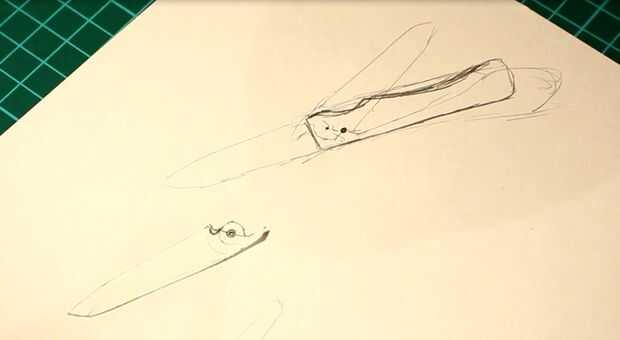

Mi proceso de diseño es bastante crudo y consiste simplemente en un papel y lápiz. He trazado la forma de la hoja de tijera existentes y entonces decidió que quitar para convertirla en un cuchillo. Después de que una forma de mango se puede hacer, simplemente usé un cuchillo plegable existente que ya tenía y redujo un poco el mango. El mecanismo consta de 2 pines. El primero es el pivote de la cuchilla y que va a pasar por el agujero que ya está en la hoja el remache para ahorrarme tener que taladrar los agujeros. El pin 2 es el pasador de tope que limita la rotación de la hoja a unos 180 grados por lo que puede abrir y cerrar pero no doblar demasiado en cualquier dirección.
Una vez diseñada la forma de la cuchilla se corta y es hora de empezar a cortar la hoja!
