Paso 4: Añadir electrónica
En primer lugar, usted necesitará soldar el LED en un filamento largo. Que generalmente

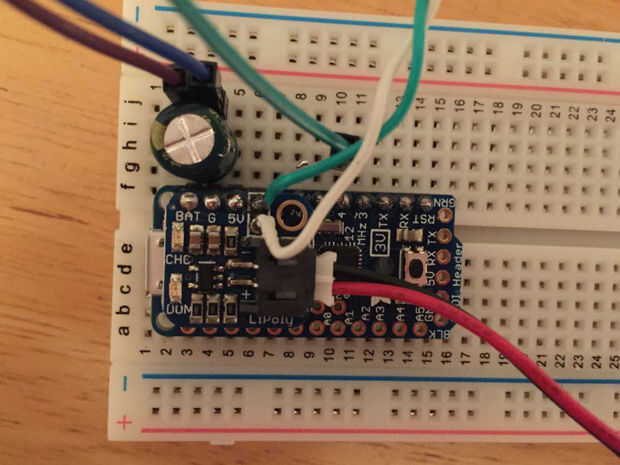

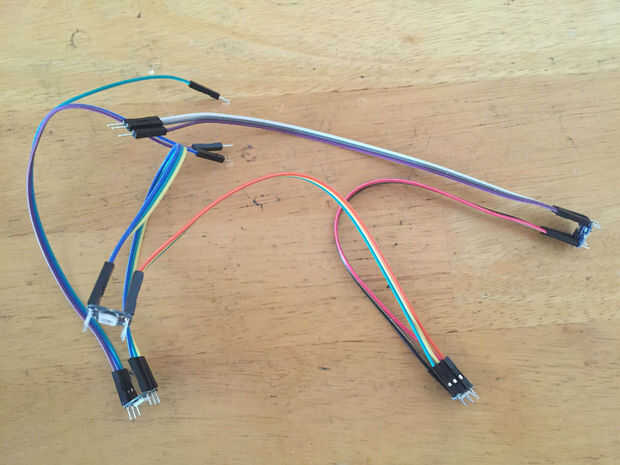

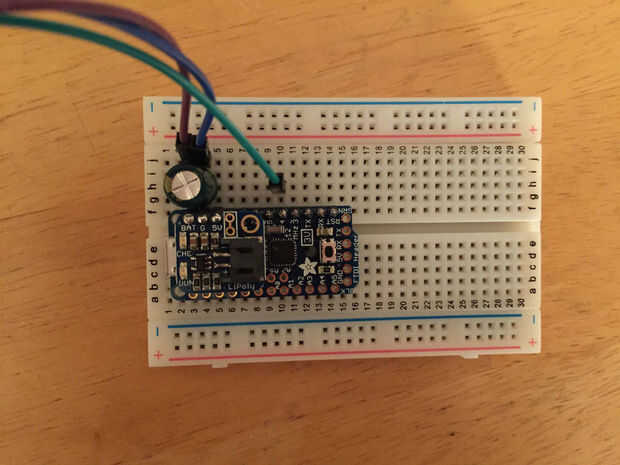

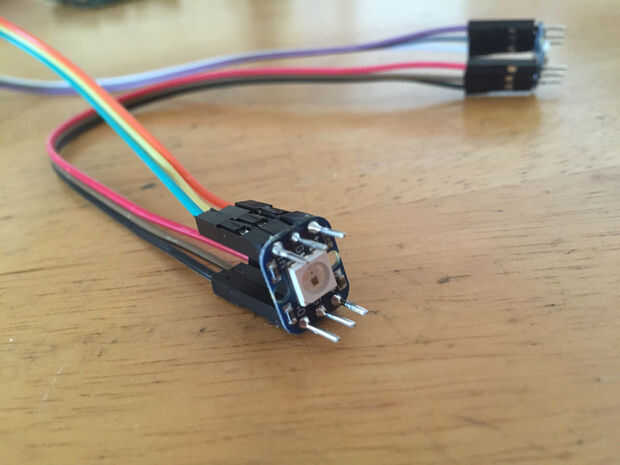

tomar la ruta más fácil de soldar cables de puente macho directamente a la Neopixels. Los cables son flexibles, las conexiones son sólidas, y es super rápido y fácil. No hay necesidad de pelar los cables! Prueba sus conexiones como vas, por lo que rápidamente puede arreglar cualquier problema. El circuito básico de este proyecto es muy simple. Estoy construyendo minas en un protoboard por ahora, pero para un proyecto permanente, que probablemente desee soldar cosas entre sí directamente, o tal vez usar un poco proto board. Con sólo 5 LED, usted probablemente no necesita un condensador, pero siempre lanzo uno todos modos seguro. Es importante la polaridad de un capacitor. Significa que tendrás que conectarlo correctamente para que funcione. Hay varias maneras de reconocer la polaridad de su condensador.
- Mira las piernas
- Más condensadores tendrá las piernas con diferentes longitudes. La pata corta es el lado negativo.
- Busca una banda o una flecha.
- La mayoría de condensadores tendrán una franja de luz por un lado. Es el lado negativo del condensador
El lado negativo debe estar conectado a tierra. El otro lado se conecta al PWR.

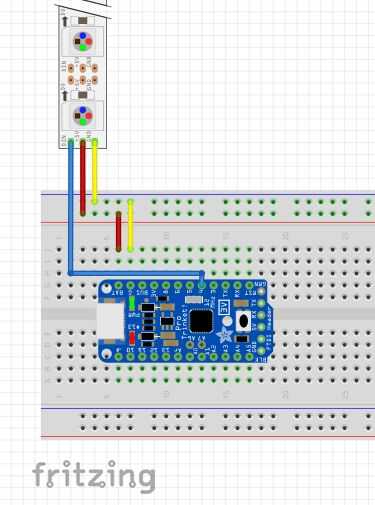

Conectar alimentación, tierra y señal de su microcontrolador a su cadena de LED:
Arduino---> pin de filamento de Neopixel
#4---> pin de entrada de datos
BAT +---> VIN
Tierra---> GND
Como siempre, si eres nuevo en soldadura, recomiendo Guía de Adafruit excelente de soldadura.
