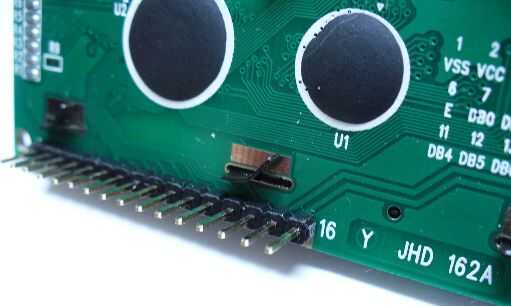

Paso 2: sobre el pinout de indicación LCD
La interfaz paralela consta de los siguientes pines:
- Oferta alfileres (Vss/Vcc) de energía: energía del LCD
- Pin de contraste (Vo): controlar el contraste de la pantalla
- Registro seleccione (RS) pin: controles donde estás escribiendo datos en la memoria de la pantalla LCD
- Lectura y escritura (R/W): Selecciona el modo de lectura o escritura
- Habilitar pin: permite la escritura a los registros
- pernos 8 datos (D0-D7): los Estados de estos pines (altos o bajos) son los bits que estás escribiendo a un registro cuando escribes, o los valores que estás leyendo cuando lee.
- Contraluz (Bklt + y BKlt) pines: encender/apagar la retroiluminación de LED
Los LCD compatible con Hitachi pueden ser controlados de dos modos: 4 o 8 bits. El modo de 4 bits requiere siete pines de I/O de Arduino, mientras que el modo 8 bits requiere 11 pins.
Para mostrar texto en la pantalla, puedes hacerlo casi todo en modo 4 bits, en este tutorial vamos a utilizar modo de 4 bits.
