Cómo hacer una parte de la biblioteca personalizada en herramienta CAD Eagle (9 / 21 paso)

Paso 9: Configuración de la red (cont)

Recordar la hoja de datos tiene bolas de .55mm de diámetro y están espaciados .8mm apart en el centro.
Los centros de las bolas en los bordes exteriores paralelos son 4,8 mm. en el centro. Para que queremos un
tamaño de la cuadrícula que nos Coloque estas bolas.

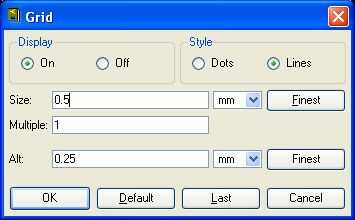

En el menú "ver" seleccione cuadrícula o rejilla de tipo simplemente en la ventana de comandos.
La herramienta de red para abrir hacer tamaño 0,2 unidades mm Alt: 0.2 y múltiplo de 5. Sin
múltiples las rejillas son demasiado pequeñas para mostrarse. Nota que las líneas ahora son
1 mm de separación. deja la pantalla en
y las líneas de estilo. Su pantalla tendrá una vertiginosa cantidad de líneas de cuadrícula en él.
