Paso 10: Añadir cojines
Utilice el comando de copia con la siguiente sintaxis en la ventana de comandos.
copia nombre_paquete
y por arte de magia aparece el paquete, pero siendo hombre primeros principios te voy a mostrar
el largo camino.
Como mencionado anterior uno debe tener cuidado para asegurarse de que uno agrega elementos a la
capa adecuada. Nuestros cojines (es decir, bolas) por ejemplo le pertenecen a la capa superior.
En el ventana de comando tipo smd, este comando se utilizará para crear los cojines. De forma predeterminada
se seleccionará la capa superior. En el Smd cuadro desplegable no tendrá un círculo por defecto
en la caja tipo "0.55 x 0.55" y hacer la redondez 100%. También coloqué una segunda cruz
pelo como referencia guía de 7mm para arriba y 7mm en saber que es el todo el tamaño de la viruta.
Una medida que hace falta es cómo lejos de la orilla son las patillas. Ser esclavo de
simetría hace la asunción que el centro de la bola 8 mm de la
borde. Con rejillas espaciadas apropiadamente, usando el ratón para colocar las almohadillas puede ser muy rápida precisa. Alternativly, en la ventana de comandos si puede escribir

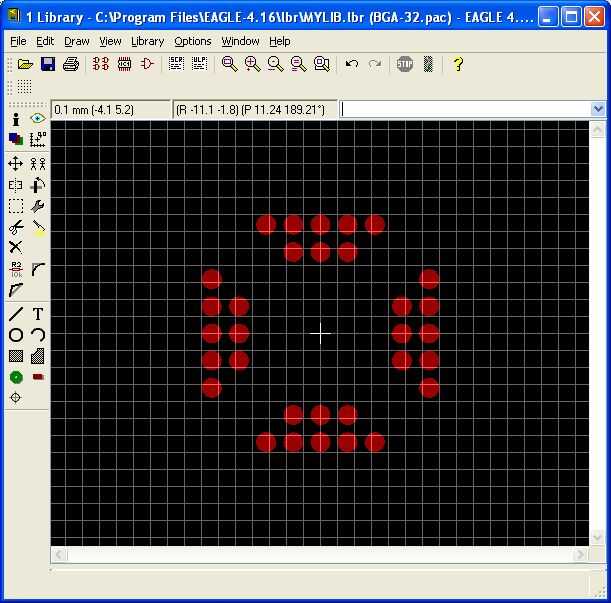

(x-cable y cable) y la almohadilla se colocará donde usted lo desee. Coloque las almohadillas, así
como usted puede, y debe verse así cuando termines.
Consejos: Puede resultar más fácil convertir el origen en el centro del dispositivo y
a dar las coordenadas para colocar las almohadillas (3,2 0) (-3.2 0)... etc.
