Cómo hacer una parte de la biblioteca personalizada en herramienta CAD Eagle (17 / 21 paso)

Paso 17: Nombres de pernos

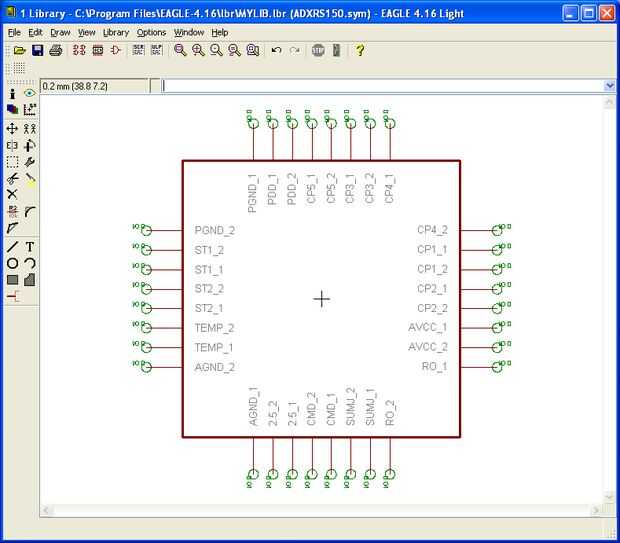

Como grandes nombres como P p$ 1$ 32 son hará nuestra vida más fácil al conectar clavijas en el símbolo con pastillas en el paquete si usamos un intelegent más nombres Oriente-Poniente. Asignaremos los nombres de los pines basados en, adivinaron, la hoja de datos.

Escriba el nombre en la ventana de comandos y haga doble clic en el pin para permanecer. Aparecerá un pequeño cuadro con el nombre actual. Cambie el nombre y haga clic en "Aceptar". Repite 32 veces.

Por defecto el nombre en el pin y el símbolo se mostrará en el dispositivo. Esto hace que para un look muy desordenado. Haga clic en el botón "cambiar" y seleccionar "visible" en el menú desplegable y seleccione "Pin". Haga clic en cada pin. No será evidente lo que está haciendo pero créeme que el diseño final será más fácil de usar.
