Paso 5: Fabricación de condensadores
¡ Excelente! Ahora tienes un montón de baterías, condensadores y los candidatos para un circuito de carga permanente. Ahora lo que...

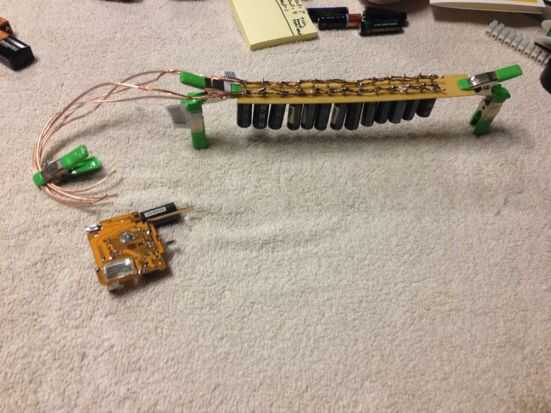

Vas a hacer un banco de capacitores que es lo que!
Gafas primeras, de lo primero!
A continuación, coge tu protoboard e inserte sus condensadores en ellos, haciendo que que son alineados para arriba en paralelo!!!!!! (positivos por un lado, negativos por el otro). Se puede saber qué lado es negativo por la banda a lo largo del lado del condensador, el lado opuesto es positivo (por supuesto).

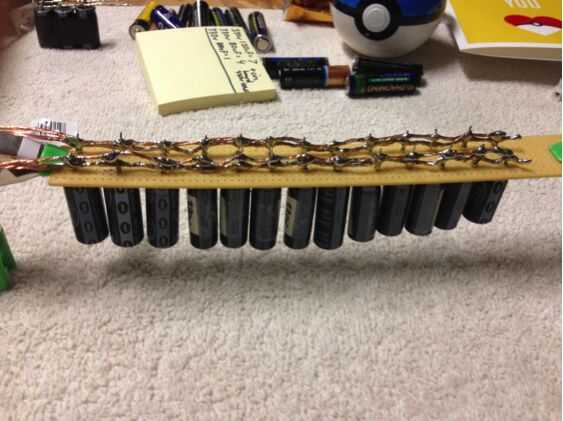

Después de tener todos ellos alineados, cortar algunos trozos de alambre (asegurándose de que existe un amplio margen en los extremos para las conexiones con el resto del circuito) y tamaño para arriba al lado del Banco. Tomé alambre estéreo, quitó la cubierta plástica, a continuación, trenzado de los cables más pequeños para formar un alambre grande.

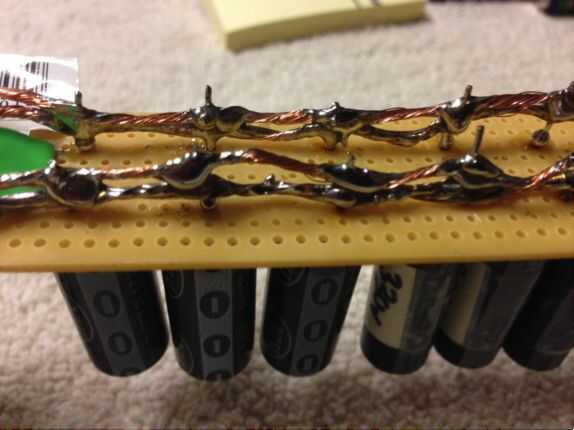

Lo que hice fue dividir el trenzado cable estéreo en el medio, pegar las conexiones de carga positivas y negativas a través de la división que hiciste, luego soldar en su lugar. Ello a lo largo de ambos lados, positivos y negativos, y esto debe hacer lo que parece 2 carriles. Este proceso lo hice dos veces porque no quería problemas de conexión, y quería que el Banco de capacitores para ser de la más alta calidad, porque también es la parte más peligrosa.
