Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV. (1 / 8 paso)

Paso 1: Crear tu caja de luz UV LED.

Compramos nuestro pecho en el fondo de comercio por $6. Le sugerimos que encontrar una caja que es de aproximadamente 1 pie de altura.

Vidrio de plástico transparente elevado se utiliza para sostener el papel de transparencia y presensitized cobre revestido de aproximadamente 10 pulgadas por encima de los LEDs. El plástico transparente fue sacado en un marco comprado en buena voluntad. Tenga en cuenta que algunos plásticos/vidrio no permita que la luz UV pase. Practicar es necesario encontrar uno que funciona bien.

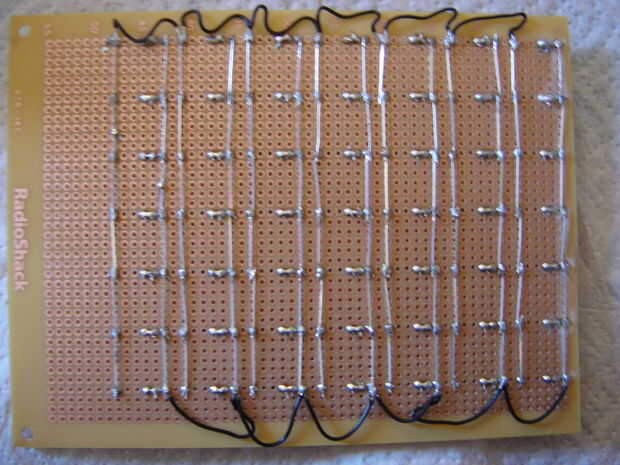

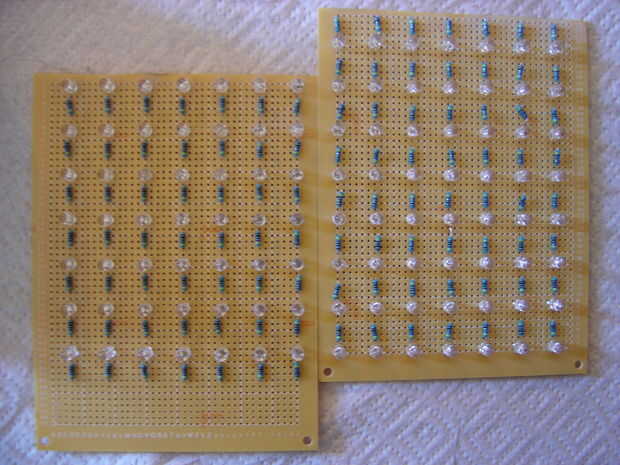

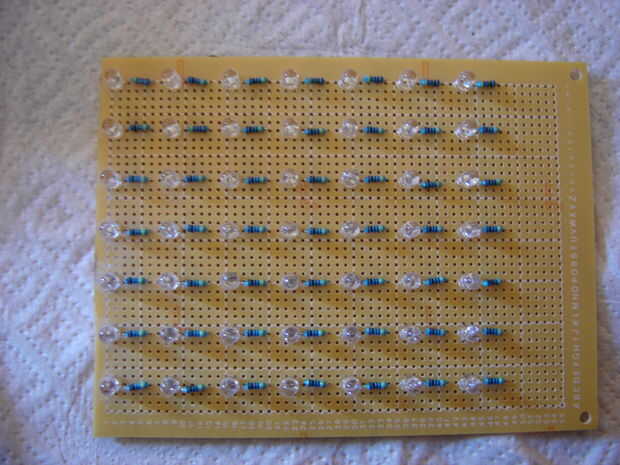

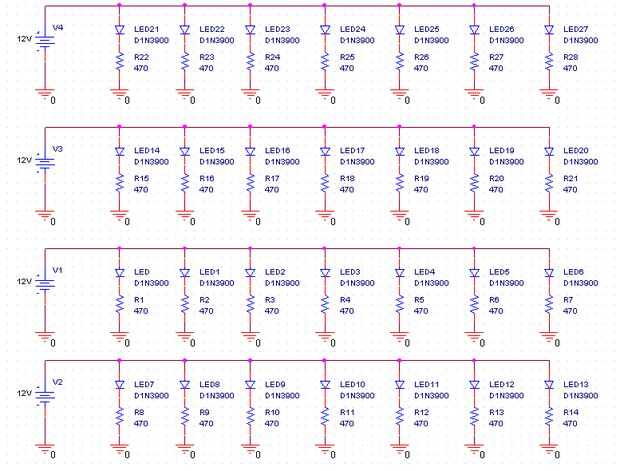

La imagen de abajo muestra cómo Monnie arreglado los LEDs de las breadboards comprados en RadioShack. Nos espaciadas los LEDs por 6 agujeros por todos lados.

Conectores de banana fueron insertados en la parte trasera de la caja para ser alimentado por una fuente de alimentación de sobremesa.
