Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV. (3 / 8 paso)

Paso 3: Exponer la tarjeta de circuitos presensitized a los rayos UV.

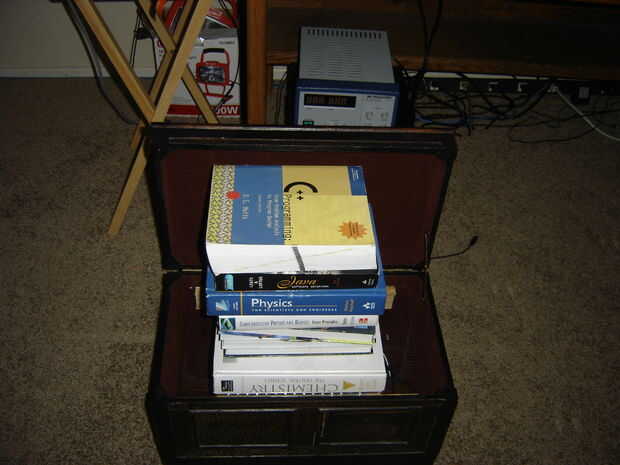

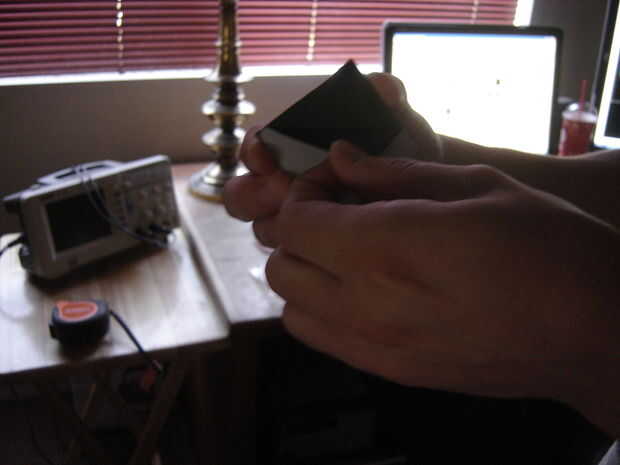

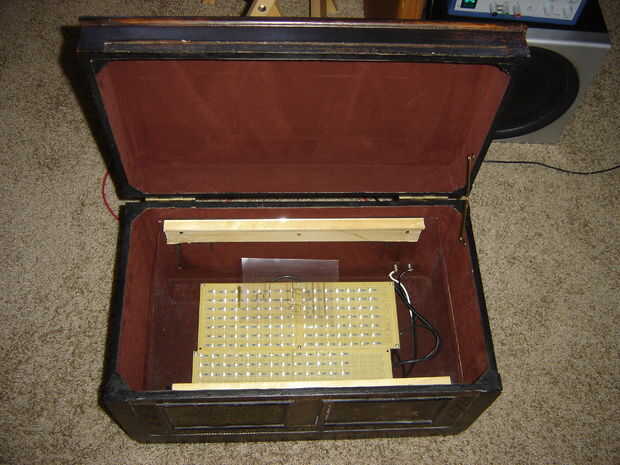

Colocar la transparencia impresa en el plástico elevado aproximadamente 10 pulgadas por encima de los LEDs. La tinta debe estar hacia arriba hacia el cielo. Mientras que el cuarto es algo oscuro, pelar la película blanca del tablero de circuito presensitized para exponer el photoresist. Coloque la placa sobre la transparencia, fotoresistencia hacia abajo hacia los LEDs. Pila de libros de texto de 8-10 en la parte superior la placa para asegurarse de que la fotoresistencia se presiona firmemente contra la tinta de la transparencia. Ninguna cinta scotch es necesario sujetar el PCB hasta la transparencia.

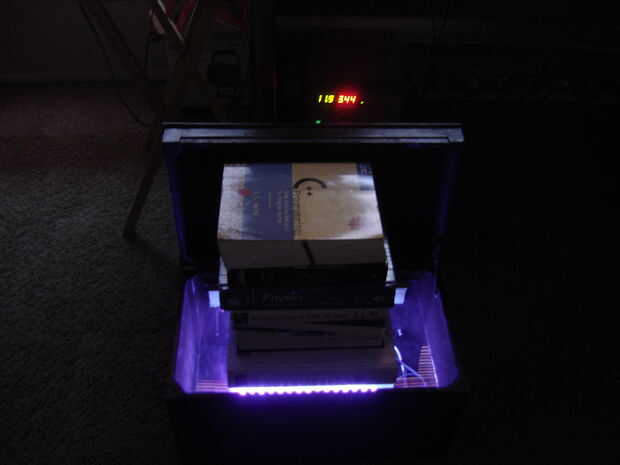

Encienda la caja de luz UV. Encontramos que el tiempo de exposición de exactamente 1 minuto funcionó bien. Usted tenga que experimentar con diferentes tiempos dependiendo de la altura de los LEDs. Apagará después de 1 minuto.

La fotoresistencia se verá exactamente el mismo después de que ha sido expuesto a la luz UV. No podríamos decir la diferencia entre una placa expuesta y una Junta de no expuestos.

Nota: La primera vez que se intenta hacer un PCB, tendrás más probabilidades de fallar (fracasamos literalmente unas 40 veces. Papel transparencia maldito textured!). Le sugerimos comprar un PCB grande y cortar en pequeños cuadrados con una Dremel (también leí que un cortador de papel funciona bien). Esto le ahorrará mucho dinero.
