Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV. (5 / 8 paso)

Paso 5: Grabar el cobre lejos.

Preparar una solución de 1 parte de ácido muriático, peróxido de hidrógeno de 2 partes. He utilizado 8 oz ácido muriático, peróxido de hidrógeno de 16 oz. Tener mucho cuidado con este ácido, es mucho más fuerte que el revelador del photoresist. Sugiero usando un ventilador sobre el cubo para no respirar en cualquiera de los gases. Use guantes y gafas protectoras.

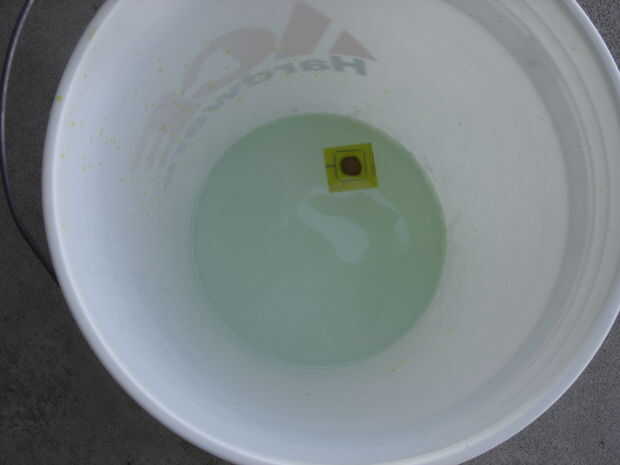

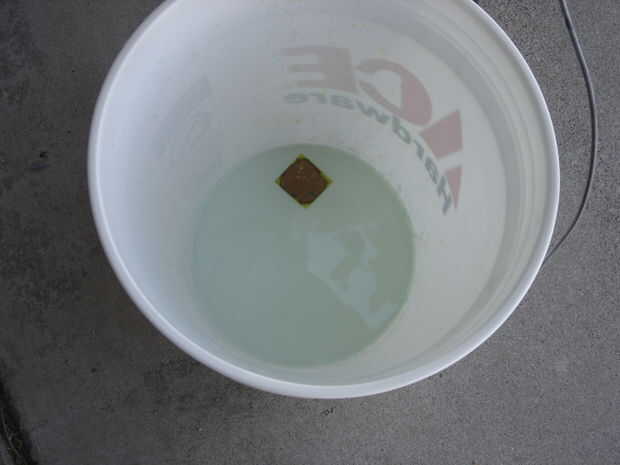

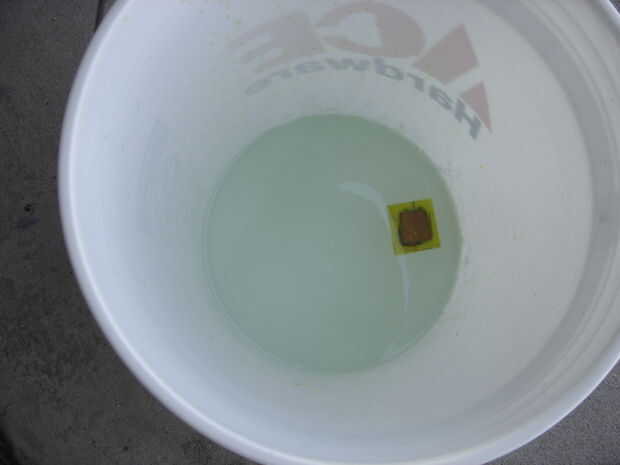

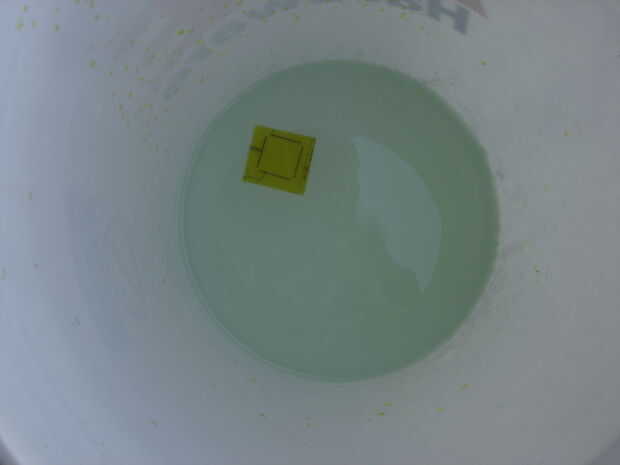

Añadir el PCB a la solución y agitar la cubeta con cuidado. La solución comenzará a verde como el cobre está siendo grabado al agua fuerte lejos. Tan pronto como todo el cobre es grabado al agua fuerte lejos, retire la cubeta. El cobre se llevará unos 2 minutos para ser grabado al agua fuerte lejos totalmente.

Lavar el PCB en un balde o manguera.
