Cómo hacer una plataforma de construcción climatizada para un Makerbot Cupcake (6 / 9 paso)

Paso 6: Colocar el alambre de nicrom

Queremos la plataforma al calor uniformemente sin las zonas frías, así que tenemos que correr el cable a través de una ruta que cubre tanto la plataforma como sea posible. Si sólo corrimos el cable alrededor del borde o arriba y abajo de la mitad tendríamos un área que está muy caliente y otras áreas que eran cool. Tenemos que encontrar un camino para el cable que no va entre el x / y mesa y la plataforma y también queremos colocar el termistor que reporta una temperatura buena para la plataforma.

Por ejemplo, supongamos que ponemos el cable en un lado y el termistor en el otro lado. Cuando que el termistor fue a 60 ° C, el lado de la placa con el cable puede ser en C de 70 o incluso 90C. (Alguien que recuerda las ecuaciones de calor probablemente me puede decir las temperaturas exactas. :-)

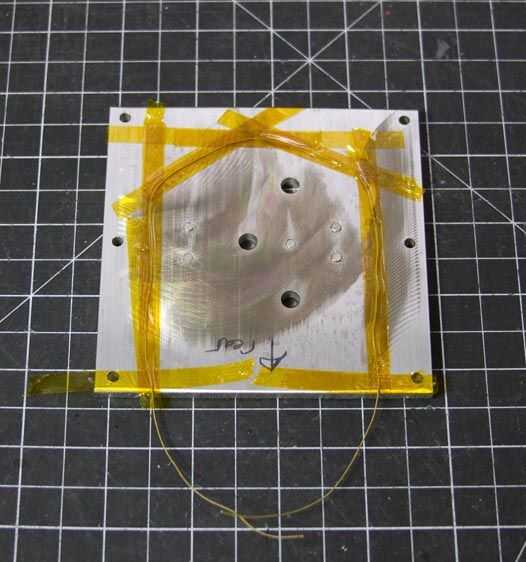

Qué ha funcionado mejor para mí es una suelta en forma de U como se muestra en la foto con el termistor en la parte abierta de la U como se muestra en la foto.

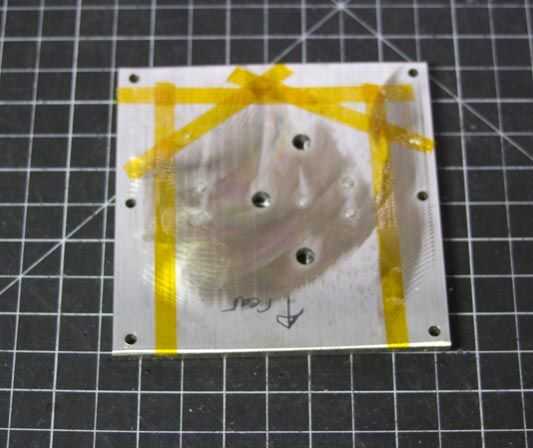

Hacer un trazado utilizando cinta Kapton donde pones el cable. Mientras que el cable está aislado, esto ayuda a prevenir un cortocircuito si el aislamiento de grietas o desgastados con el tiempo.

Cortar un montón de piezas de 25mm de cinta Kapton entonces una pulgada a la vez, colocar el alambre de nicrom y cinta hacia abajo.

Hacer una prueba de ajuste en el x / y transporte. Colocar la placa como si fuera uso, luego sentir debajo de la placa y asegúrese de que el alambre de nicrom no es tocar el carro o lo que es peor, atrapadas entre el carro y la plataforma.
