Paso 3: El cableado electrónico principal y configuración - regulación de voltaje

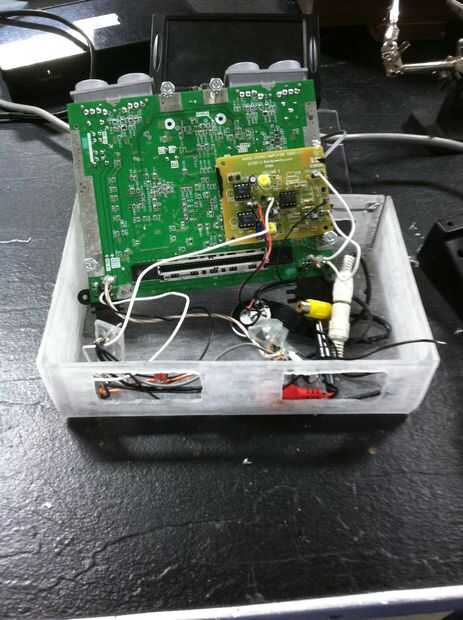

El cableado para esto incluye principalmente: una salida de audio, y si su uso una pantalla ps-one que su incluido con la pantalla, sin embargo si no luego vas a necesitar algún tipo de amplificador del circuito para aumentar la señal dada de altavoces y un altavoz o la Junta de N64 si quieres sonido estéreo; una pantalla, cualquier tipo de pantalla que tenga entrada de compuesto funciona bien (el cable amarillo de video un cable AV/RCA es un ejemplo de compuesto); y un regulador de voltaje como el N64 requiere 2 voltajes visto desde el adaptador de CA (12v y 3.3v), sin embargo en lugar de 12v se puede utilizar cualquier cosa, desde una batería de 7.2-12v debería funcionar bien siempre y cuando tenga suficientes amperios por hora, como ejemplo 2000 mah debe poder la Junta de N64, pantalla y otros componentes durante 1 hora , y 4000 mah sobre 2 horas y así sucesivamente, el regulador de voltaje PTH08080 funciona muy bien para esto.

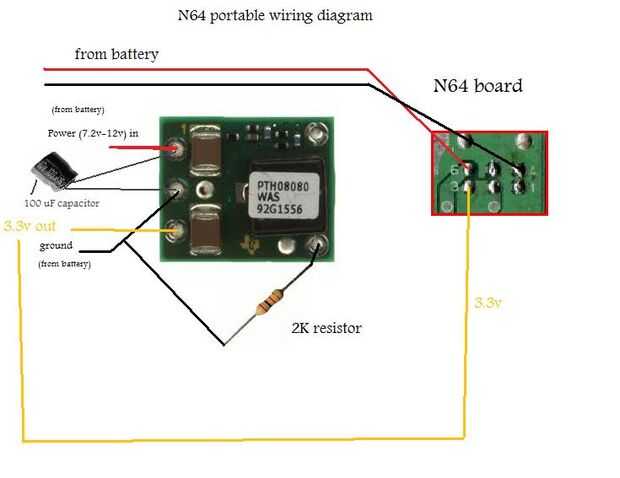

Regulador de voltaje de la batería: puede pedir la PTH08080 de la web y a veces usted puede conseguir una gratis a través de una oferta de muestras gratuitas. He incluido el diagrama de cableado para el regulador de voltaje arriba y la salida del regulador de voltaje va a la clavija 3 en la parte posterior de la Junta de la N64. Poner los cables de la batería (alimentación y tierra /- y +) va a la N64 y los cables que van al regulador de voltaje en paralelo el voltaje inicial de la batería.
Al soldar los cables a la fuente de alimentación (batería) usted podría ya sea abrir el compartimento y encontrar la tierra y los cables de alimentación y soldarlos directamente a los y soldadura un dc jack para el cargador en paralelo con todos que los otros componentes o usted podría hacer un conector de la batería, ya que tengo, de plástico u otro material y pins de puente que se adapten a su tierra de batería y terminales de energía así que puede soldar todos los cables en paralelo a los pines de jumper y cuando cargue la batería simplemente retirarlo del conector para el cargador. Esto realmente depende del tipo y estilo de la batería y cómo desea que la batería se cargue. También puede conectar dos de la misma batería del modelo en paralelo para duplicar la mah y el tiempo hasta que las baterías deben ser cargadas.
